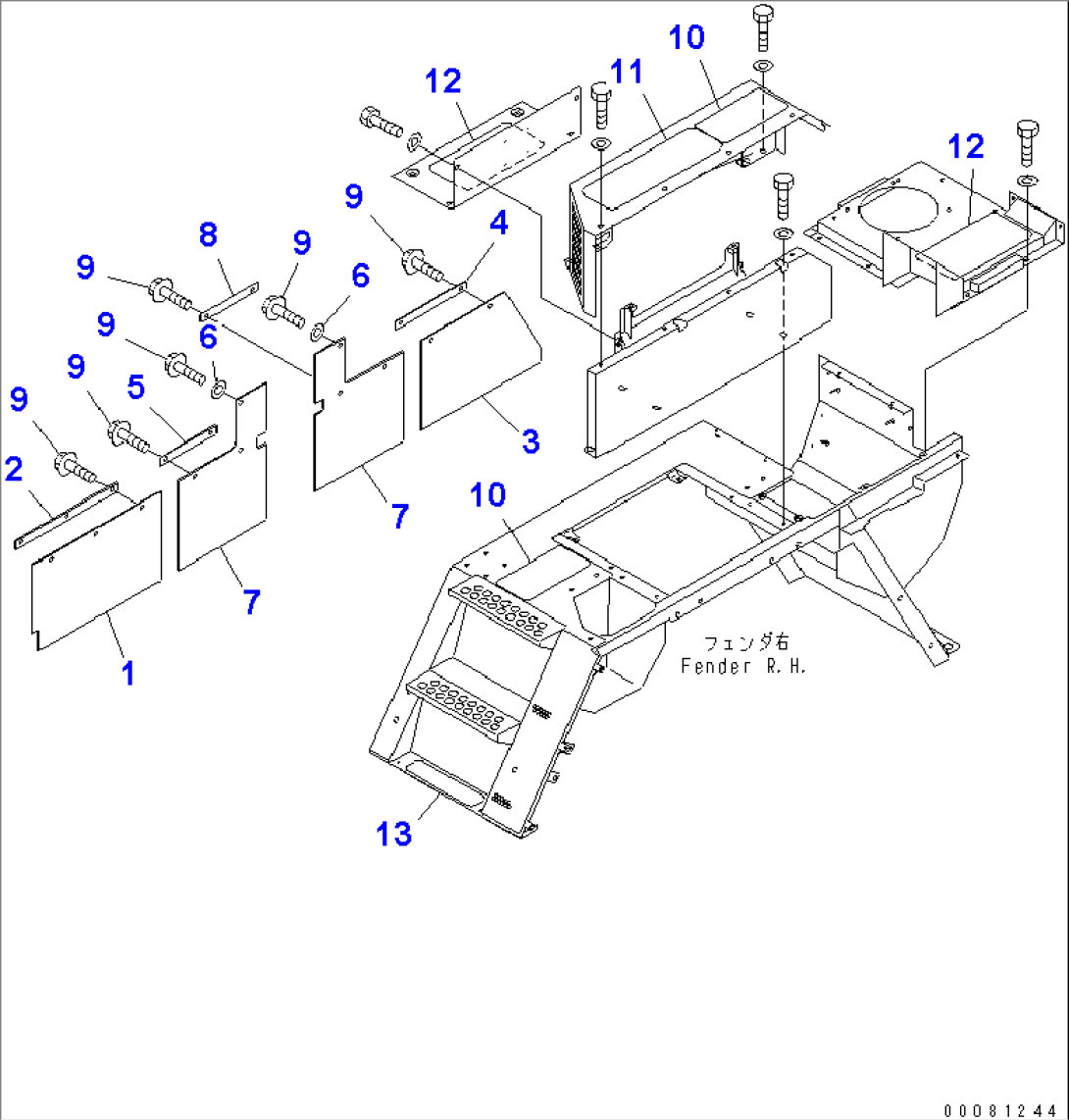

FENDER SUB ASS'Y (R.H.) (MUD GUARD AND ANTI SLIP)(#2001-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156D-54-22460GUARD2001-
256B-54-12331PLATE2001-
356D-54-12470GUARD2001-
456B-54-12760PLATE2001-
556B-54-12750PLATE2001-
6415-64-13120WASHER2001-
756D-54-22730GUARD2001-
856B-54-12750PLATE2001-
901435-01020BOLT2001-
10417-06-11321PLATE2001-
11281-54-19610RUBBER2001-
1256B-93-11220RUBBER2001-
1322T-98-11260RUBBER2001-
