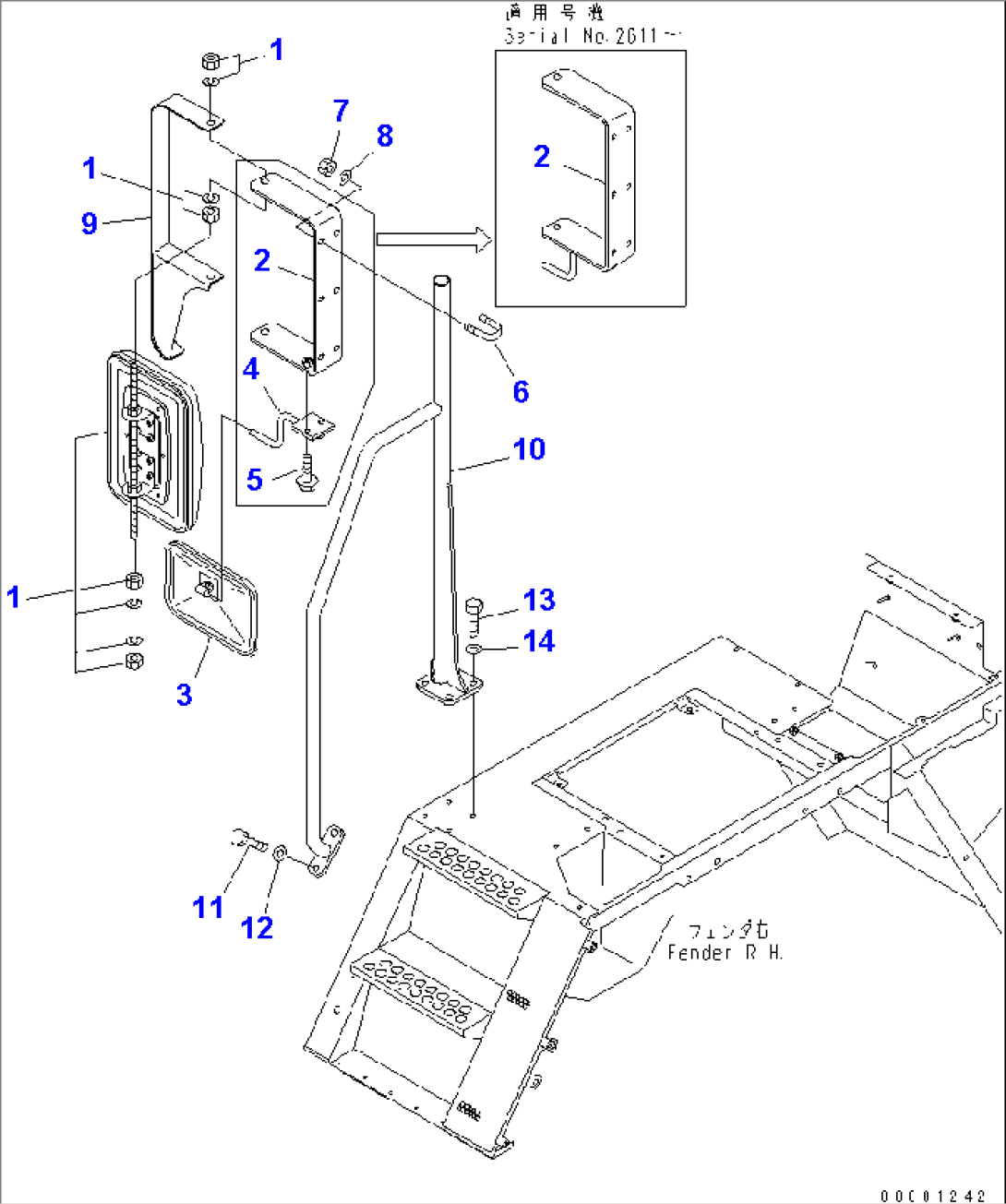

FENDER SUB ASS'Y (R.H.) (SIDE MIRROR AND HAND RAIL)(#2556-)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-17313MIRROR,REAR VIEW2556-
1581-06-16431GLASS2001-
1581-06-16442COVER2556-
256D-54-27110BRACKET2611-
256B-54-17112BRACKET2001-2610
308174-33124MIRROR2001-
456B-54-17140BRACKET2001-2610
501435-01030BOLT2001-2610
607283-34346CLIP2001-
701597-01009NUT2001-
801643-31032WASHER2001-
956B-54-17161GUARD2001-
1056D-54-27221HANDRAIL2097-
1101010-81235BOLT2008-
1201643-31232WASHER2008-
1301010-81235BOLT2001-
1401643-31232WASHER2001-
