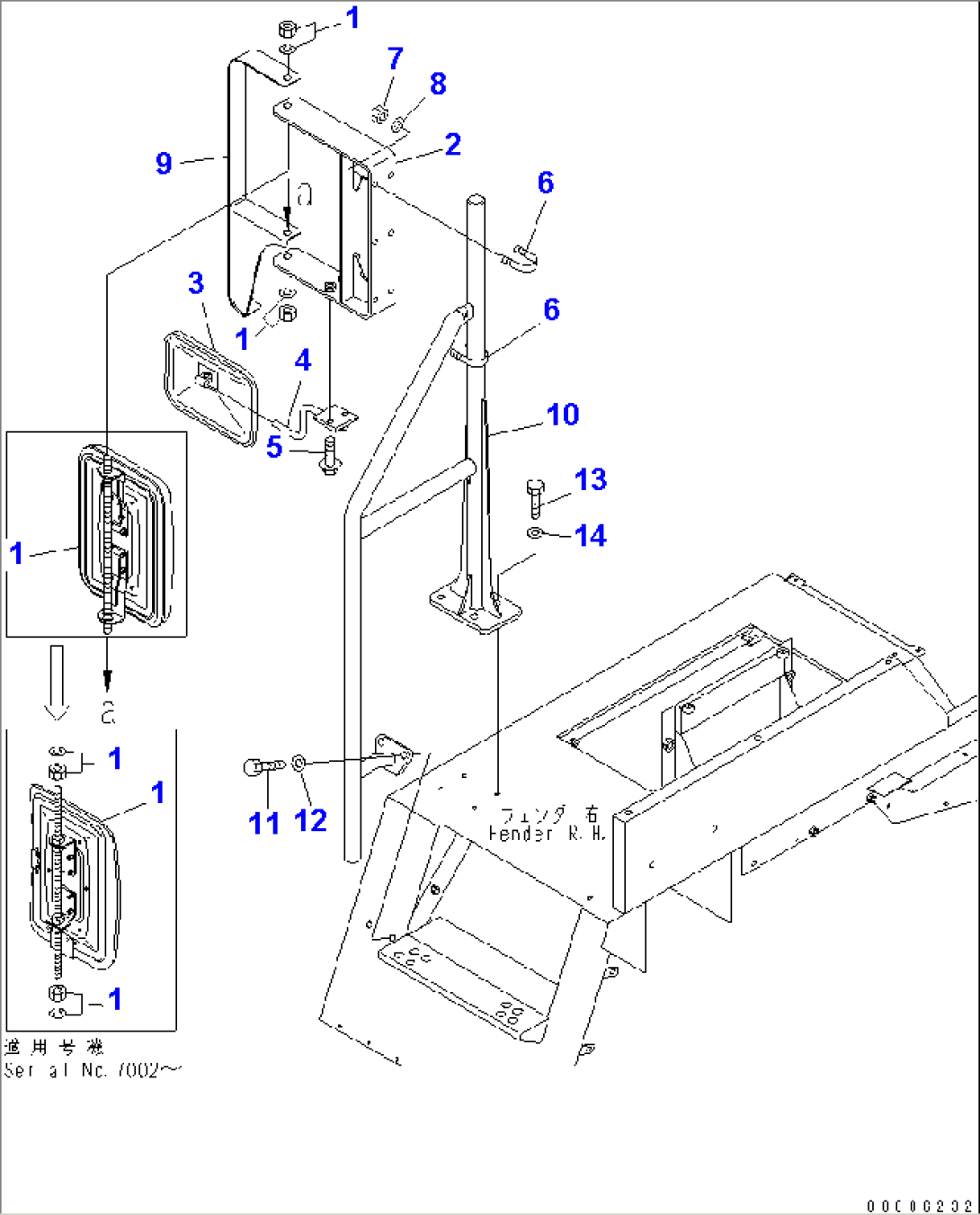

FENDER SUB ASS'Y (R.H.) (SIDE MIRROR)(#7001-7011)
Komatsu HM400-2R S/N 7001-7078 · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-54-17313 | MIRROR,REAR VIEW | 7002-@ | |
| 1 | 56B-54-17311 | MIRROR,REAR VIEW | 7001-7001 | |
| 1 | 581-06-16431 | GLASS | 7001-@ | |
| 1 | 581-06-16442 | COVER | 7002-@ | |
| 1 | 581-06-16441 | COVER | 7001-7001 | |
| 2 | 56B-54-27110 | BRACKET | 7001-7011 | |
| 3 | 08174-33124 | MIRROR | 7001-@ | |
| 4 | 56B-54-17140 | BRACKET | 7001-7011 | |
| 5 | 01435-01030 | BOLT | 7001-7011 | |
| 6 | 07283-34346 | CLIP | 7001-@ | |
| 7 | 01597-01009 | NUT | 7001-@ | |
| 8 | 01643-31032 | WASHER | 7001-@ | |
| 9 | 56B-54-17161 | GUARD | 7001-@ | |
| 10 | 56B-54-27222 | HAND RAIL | 7001-@ | |
| 11 | 01010-81235 | BOLT | 7001-@ | |
| 12 | 01643-31232 | WASHER | 7001-@ | |
| 13 | 01010-81235 | BOLT | 7001-@ | |
| 14 | 01643-31232 | WASHER | 7001-@ |
