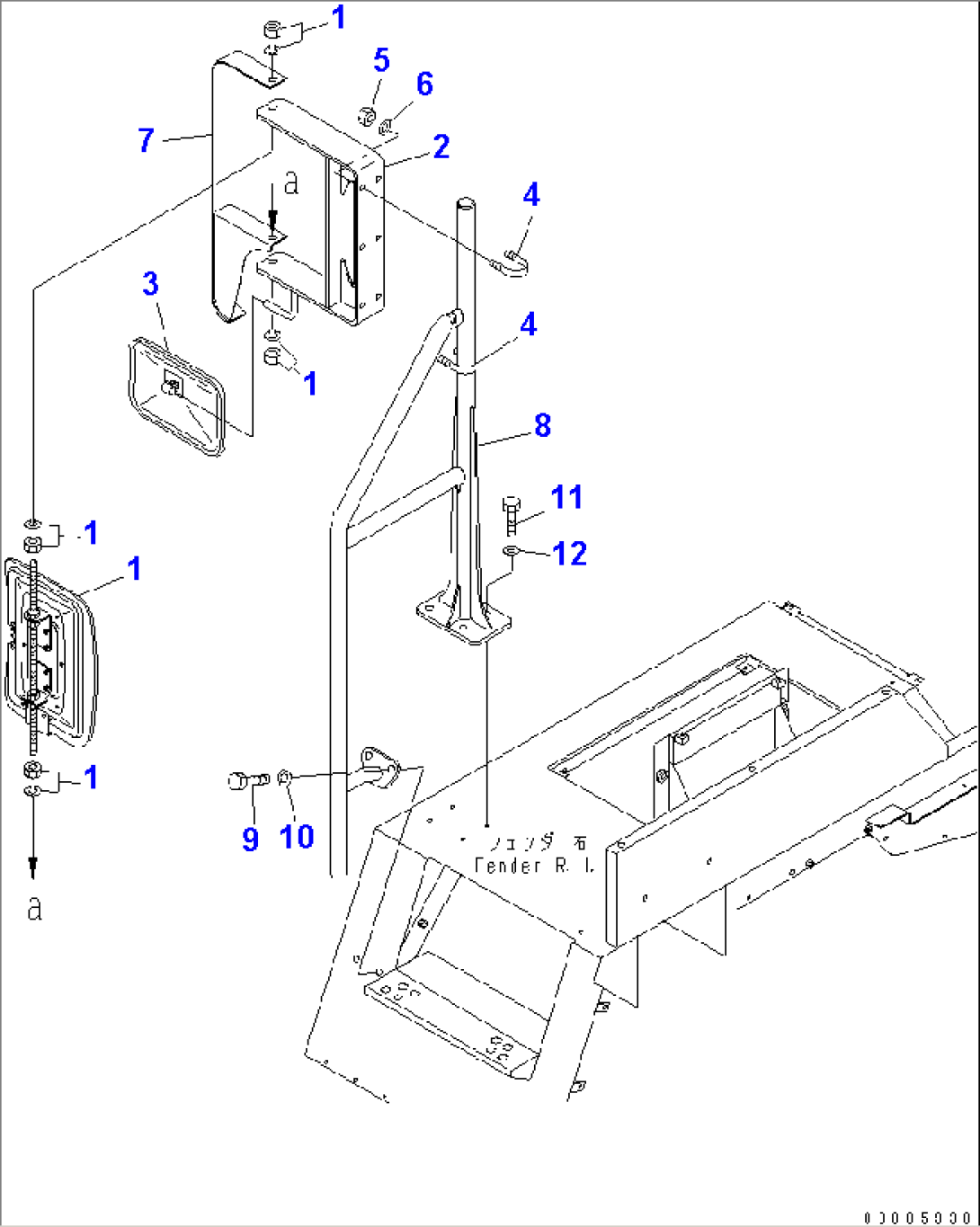

FENDER SUB ASS'Y (R.H.) (SIDE MIRROR)(#7020-)

Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-17313MIRROR,REAR VIEW7016-
1581-06-16431GLASS7001-
1581-06-16442COVER7016-
256B-54-27120BRACKET7020-
308174-33124MIRROR7001-
407283-34346CLIP7001-
501597-01009NUT7001-
601643-31032WASHER7001-
756B-54-17161GUARD7001-
856B-54-27222HAND RAIL7001-
901010-81235BOLT7001-
1001643-31232WASHER7001-
1101010-81235BOLT7001-
1201643-31232WASHER7001-
