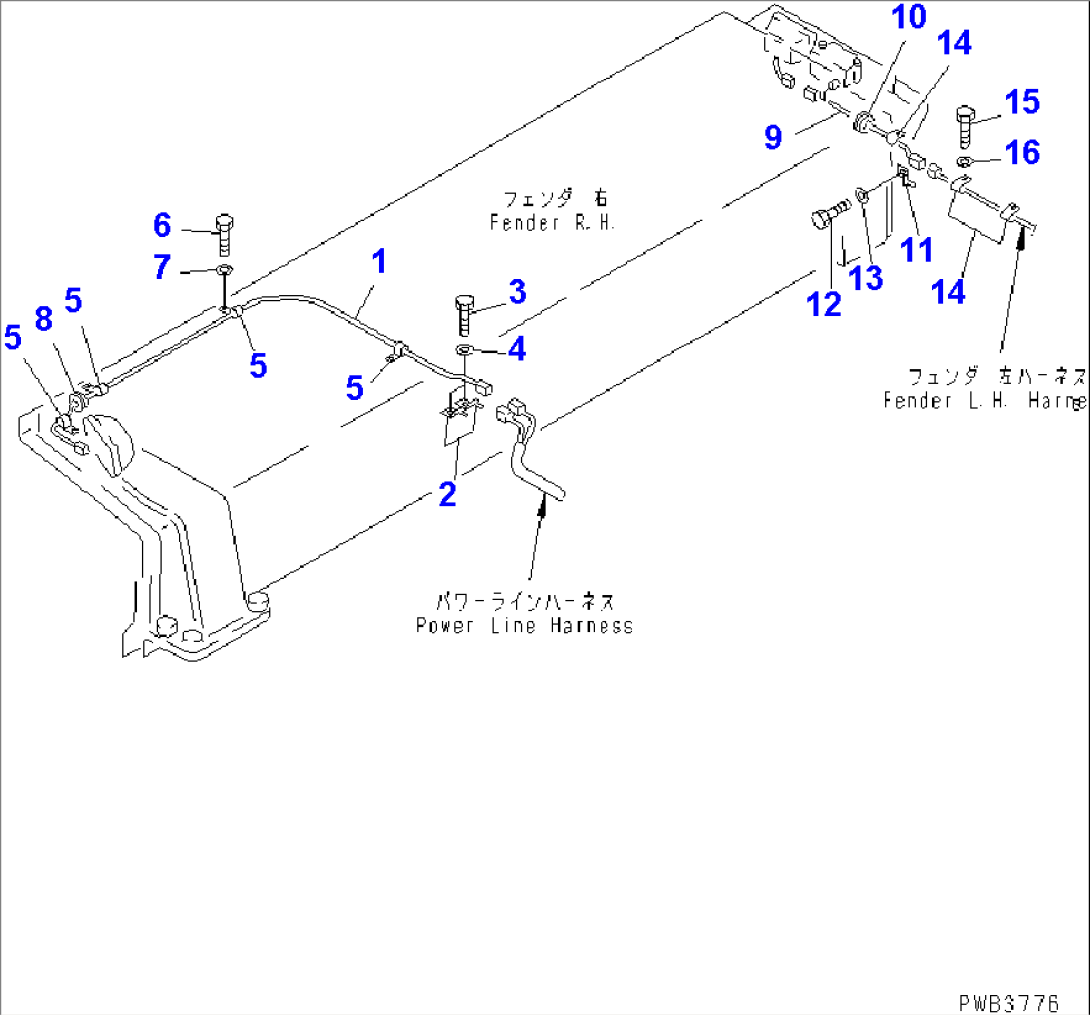

FENDER WIRING, R.H. (COLD WEATHER (B) SPEC.)
Komatsu D375A-3D S/N 17001-UP (-50CENT. SPEC.) · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 195-06-48140 | WIRING HARNESS | 17001- | |
| 2 | 08053-01512 | CLIP | 17001- | |
| 3 | 01010-81220 | BOLT | 17001- | |
| 4 | 01643-31232 | WASHER | 17001- | |
| 5 | 08036-91014 | CLIP | 17204- | |
| 5 | 08036-91014 | CLIP | 17001-17203 | |
| 6 | 01010-81220 | BOLT | 17204- | |
| 6 | 01010-81220 | BOLT | 17001-17203 | |
| 7 | 01643-31232 | WASHER | 17204- | |
| 7 | 01643-31232 | WASHER | 17001-17203 | |
| 8 | 08037-03614 | GROMMET | 17001- | |
| 9 | 195-06-48220 | WIRING HARNESS | 17001- | |
| 10 | 08037-03614 | GROMMET | 17001- | |
| 11 | 08053-01512 | CLIP | 17001- | |
| 12 | 01010-81220 | BOLT | 17001- | |
| 13 | 01643-31232 | WASHER | 17001- | |
| 14 | 08036-91014 | CLIP | 17001- | |
| 15 | 01010-81220 | BOLT | 17001- | |
| 16 | 01643-31232 | WASHER | 17001- |
