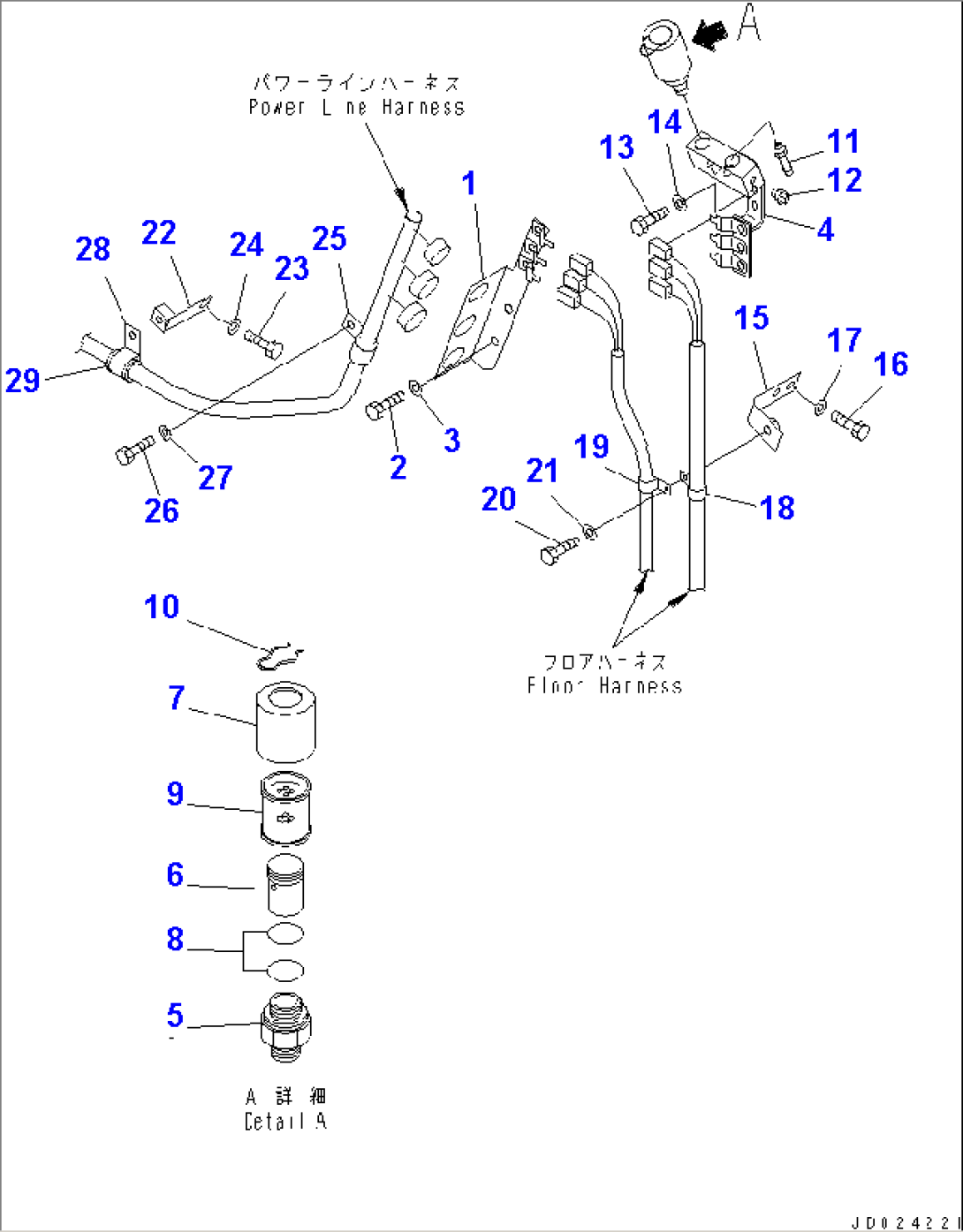

FENDER WIRING (R.O.P.S. CLAMP) (MINING A SPEC.)(#30001-)
Komatsu D475A-5E0 S/N 30001-30146 (TIER2) (MINING SPEC.) · ELECTRICAL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 198-54-79480 | BRACKET | 30001- | |
| 2 | 01010-81225 | BOLT | 30001- | |
| 3 | 01643-31232 | WASHER | 30001- | |
| 4 | 198-54-79462 | BRACKET | 30099- | |
| 4 | 198-54-79461 | BRACKET | 30001-30098 | |
| 175-21-41160 | BREATHER ASS'Y | 30001- | ||
| 9 | 285-62-17320 | ELEMENT | 30001- | |
| 10 | 424-60-15220 | RING | 30001- | |
| 11 | 120-04-41130 | NIPPLE | 30001- | |
| 12 | 07042-70211 | PLUG | 30001- | |
| 13 | 01010-81225 | BOLT | 30001- | |
| 14 | 01643-31232 | WASHER | 30001- | |
| 15 | 196-61-31490 | BRACKET | 30001- | |
| 16 | 01010-81225 | BOLT | 30001- | |
| 17 | 01643-31232 | WASHER | 30001- | |
| 18 | 04434-51912 | CLIP | 30001- | |
| 19 | 04434-52312 | CLIP | 30001- | |
| 20 | 01010-81225 | BOLT | 30001- | |
| 21 | 01643-31232 | WASHER | 30001- | |
| 22 | 195-49-37150 | BRACKET | 30001- | |
| 23 | 01010-81225 | BOLT | 30001- | |
| 24 | 01643-31232 | WASHER | 30001- | |
| 25 | 04434-53412 | CLIP | 30001- | |
| 26 | 01010-81225 | BOLT | 30001- | |
| 27 | 01643-31232 | WASHER | 30001- | |
| 28 | 155-61-15350 | CLIP | 30001- | |
| 29 | 22M-62-13660 | CUSHION | 30001- |
