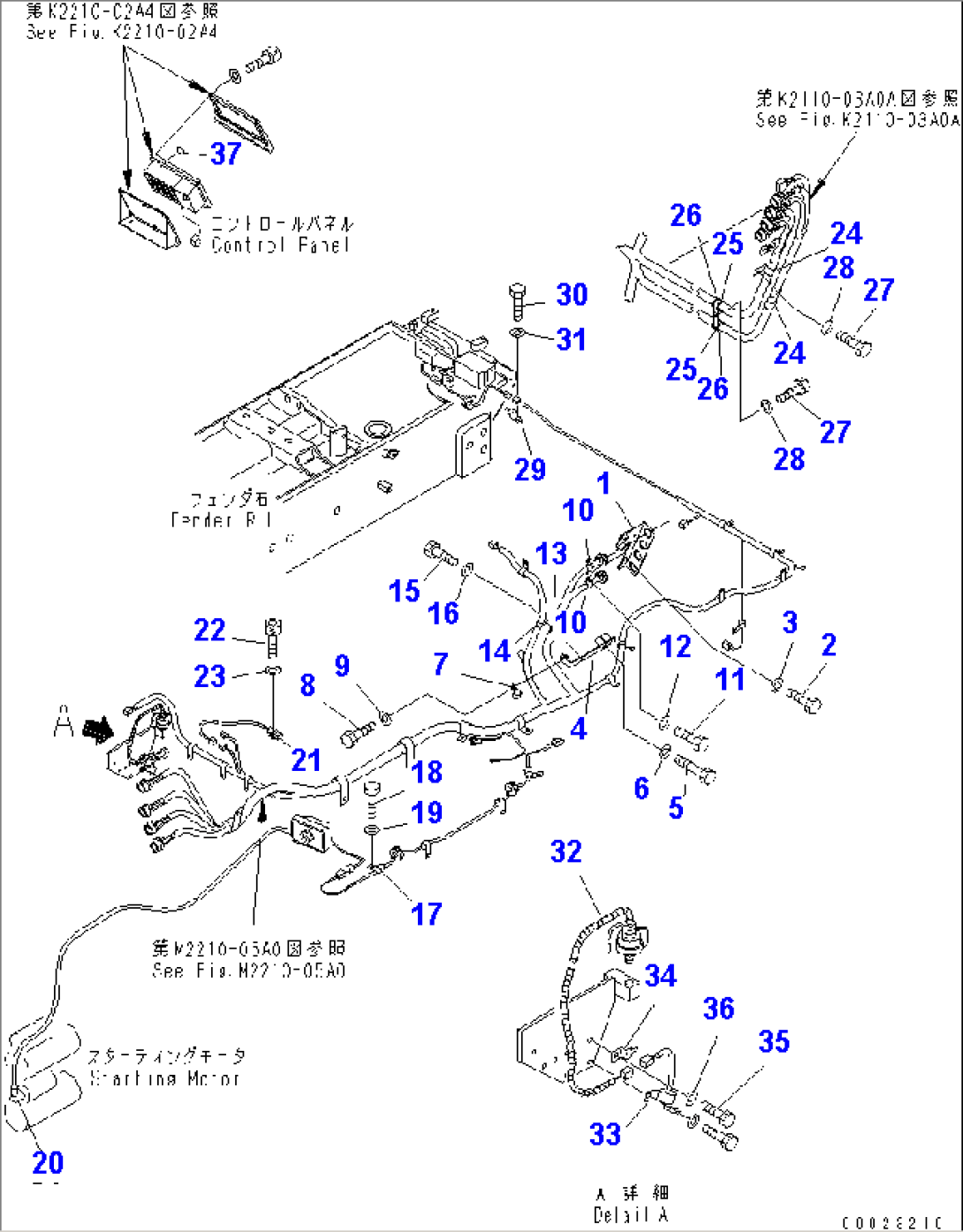

FENDER WIRING (WITH SHOE SLIP CONTROL AND DUST INDICATOR)

Komatsu D375A-5 S/N 18001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1195-06-71151BRACKET18001-
201010-81225BOLT18001-
301643-31232WASHER18001-
4195-06-71510BRACKET18001-
501010-81270BOLT18001-
601643-31232WASHER18001-
704434-51712CLIP18001-
801010-81220BOLT18001-
901643-31232WASHER18001-
1004434-52312CLIP18001-
1101010-81220BOLT18001-
1201643-31232WASHER18001-
1304434-53412CLIP18001-
1404434-52312CLIP18001-
1501010-81220BOLT18001-
1601643-31232WASHER18001-
1704434-51012CLIP18001-
1801010-81220BOLT18001-
1901643-31232WASHER18001-
20154-06-13130CAP18001-
217861-93-5410SENSOR18001-
2201252-60616BOLT18001-
2301643-30623WASHER18001-
2404434-53412CLIP18001-
25155-61-15350CLIP18001-
2622M-62-13660CUSHION18001-
2701010-81225BOLT18001-
2801643-31232WASHER18001-
2908193-21012CLIP18001-
3001010-81220BOLT18001-
3101643-31232WASHER18001-
327861-93-1420SENSOR18001-
3304434-51412CLIP18001-
3408193-21012CLIP18001-
3501010-81020BOLT18001-
3601643-31032WASHER18001-
37175-98-51120PLATE18001-
