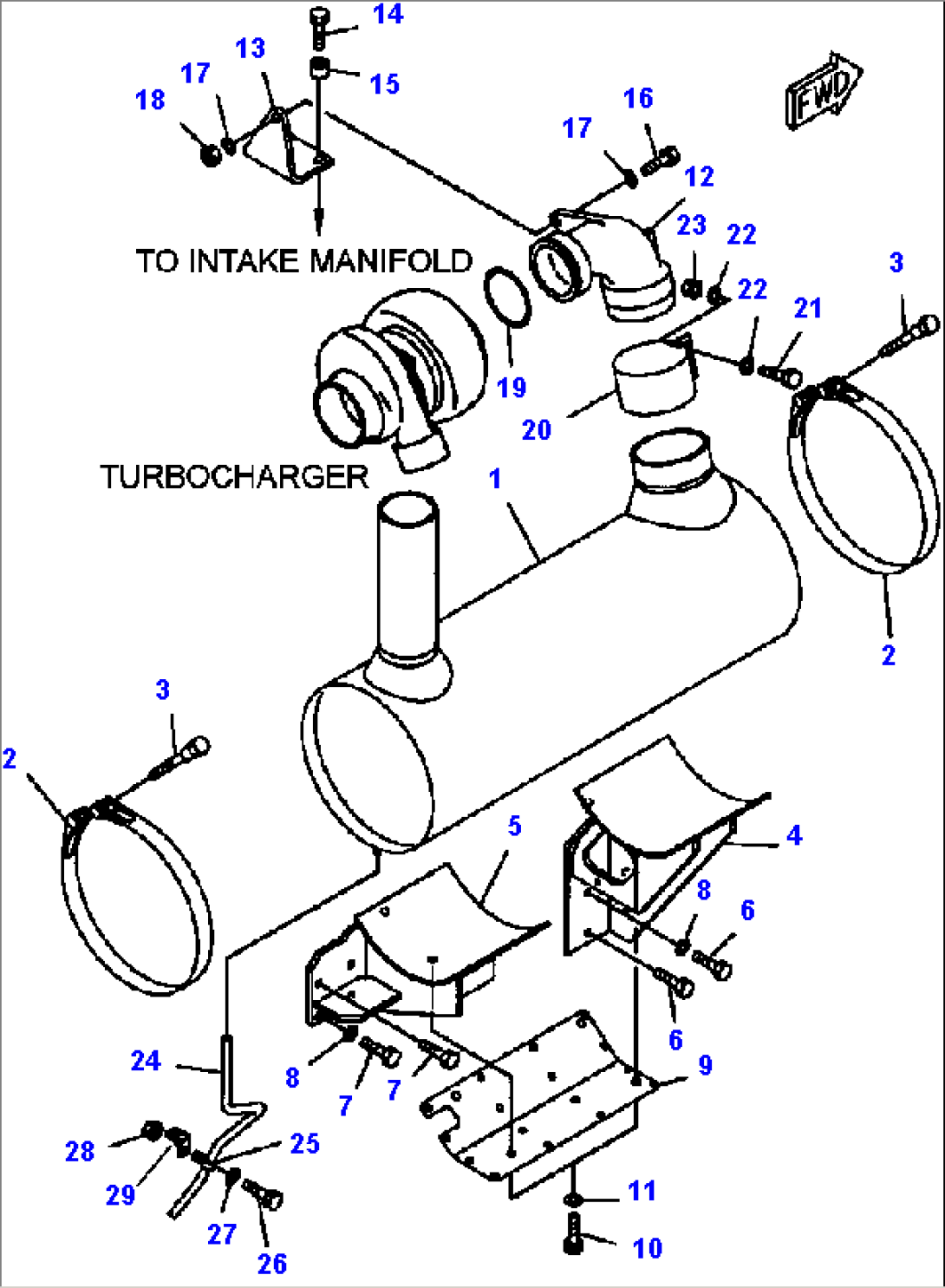

FIG. A1610-A3S4 MUFFLER

Komatsu PC400LC-6LM/PC400HD-6LM S/N A85001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16152-12-5360MUFFLER
26150-13-5840BAND ASSEMBLY
6691-21-6550PIN
6691-21-6560PIN, WITH THREAD
36643-11-4641BOLT
46152-12-5370BRACKET
56152-12-5310BRACKET
601010-81040BOLT
701010-81025BOLT
801640-21016WASHER
96152-12-5340COVER
1001010-E1016BOLT
1101643-31032WASHER
126152-21-5350ELBOW
136152-12-5470BRACKET
1401010-E1040BOLT
156631-11-5630SPACER
1601010-E1045BOLT
1701643-31032WASHER
1801580-01008NUT
196151-11-5280RING
206152-12-5850CLAMP
2101010-E1245BOLT
2201643-31232WASHER
2301580-01210NUT
246152-12-5330TUBE
256215-81-5391CLIP
2601010-81020BOLT
2701640-21016WASHER
2801580-01008NUT
