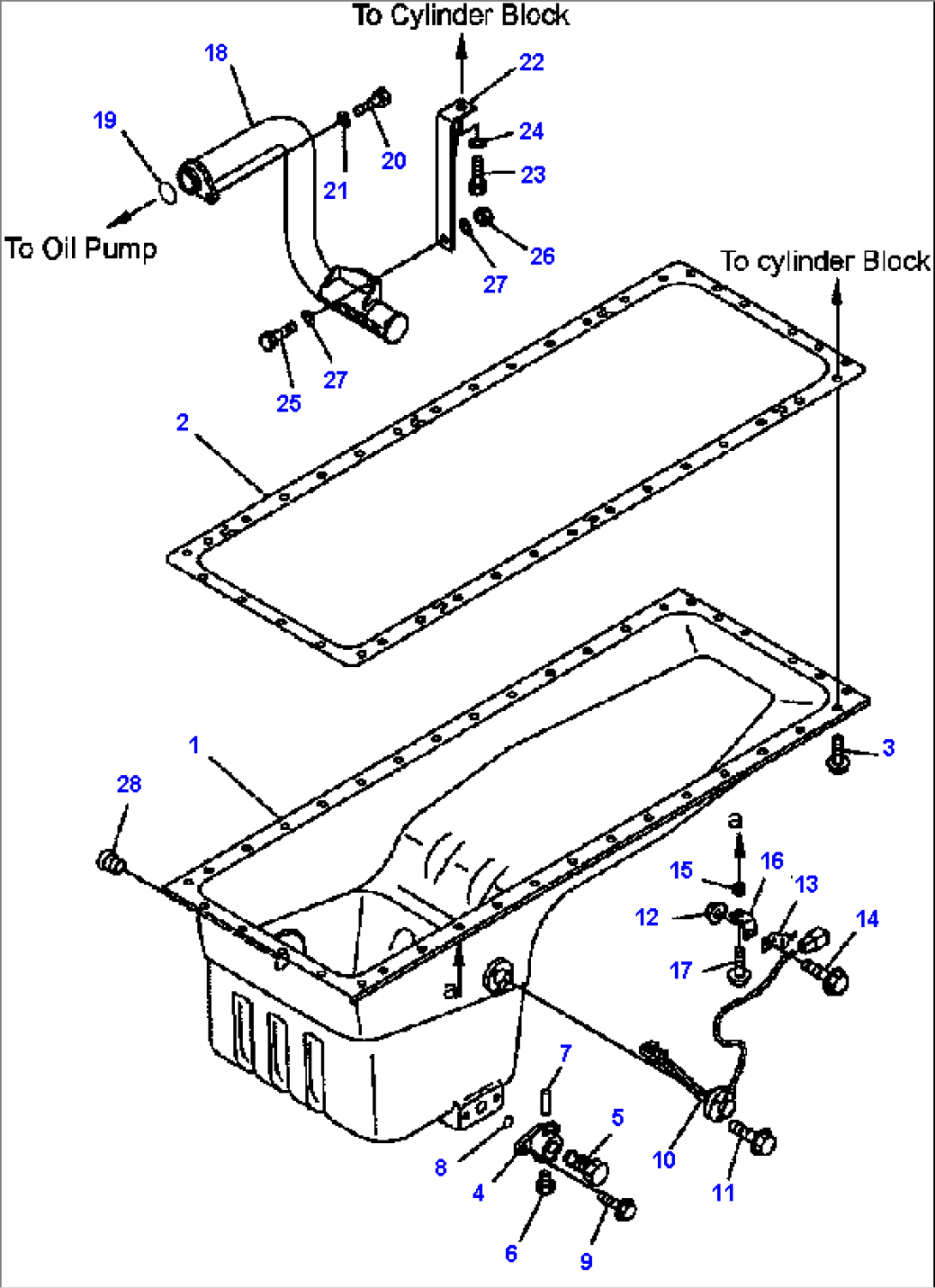

FIG. A2110-A4L6 OIL PAN

Komatsu HM350-1L S/N A10001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16218-21-5290PAN, OIL
26210-21-5820GASKET(K2)
301435-01025BOLT
6693-22-5600VALVE
46693-22-5610BODY
56693-22-5620VALVE
607040-02412PLUG
704020-00514PIN, DOWEL
807000-73028O-RING(K2)
901435-01025BOLT
106741-81-9220SENSOR, OIL PAN
1101435-00612BOLT
1201584-01008NUT
1308193-20010CLIP
1401435-01020BOLT
15419-15-17540SPACER
166212-75-5530STAY
1701435-01040BOLT
186218-51-6410STRAINER, OIL PAN
1907000-73040O-RING(K2)
2001010-81025BOLT
2101643-31032WASHER
226218-51-6420BRACKET
2301010-81025BOLT
2401643-31032WASHER
2501010-81030BOLT
2601580-01008NUT
2701643-31032WASHER
2802720-41616PLUG
