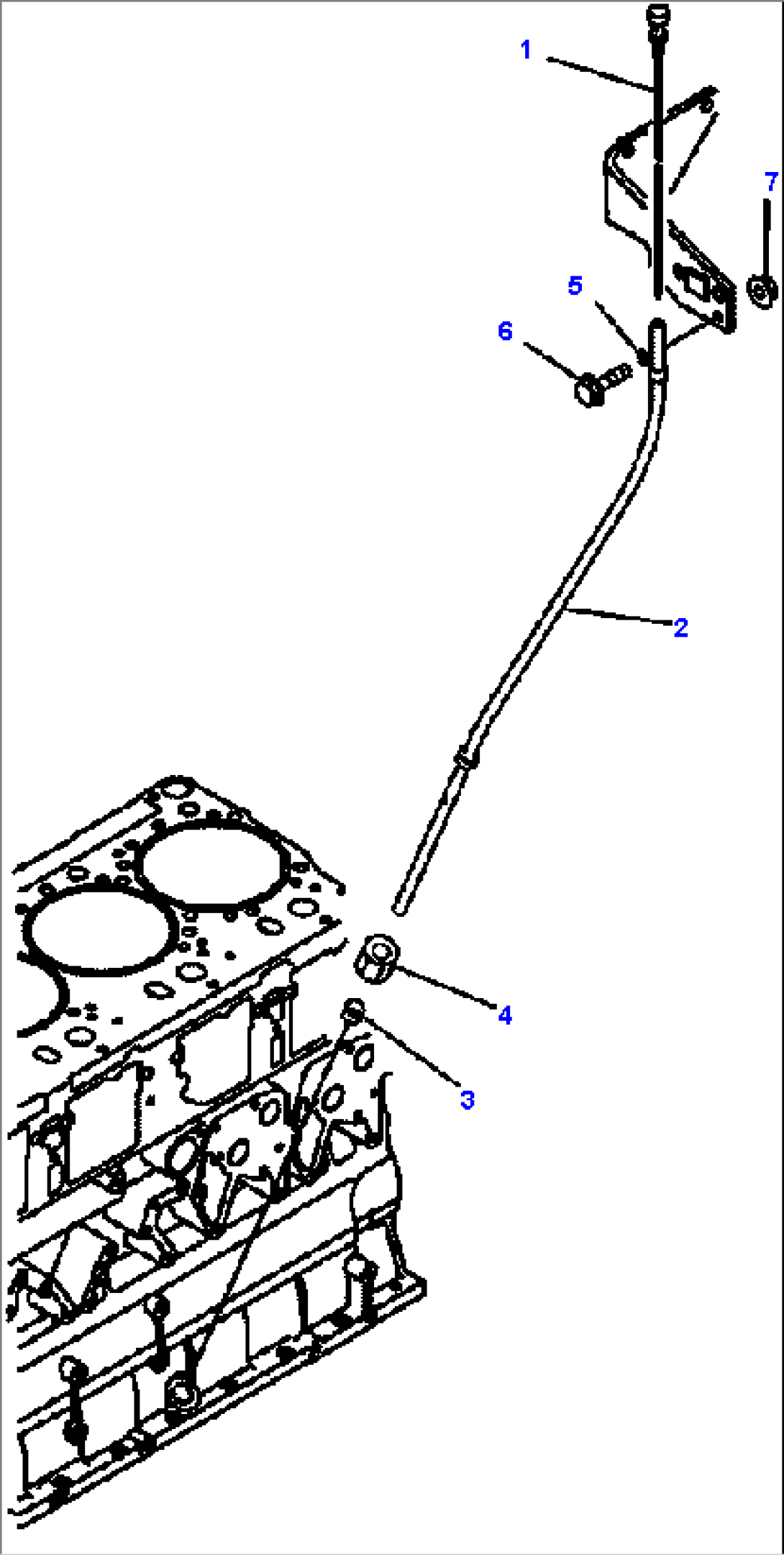

FIG. A2110-B4L6 OIL LEVEL GAUGE

Komatsu HM350-1L S/N A10001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16218-21-8171GAUGE, OIL
26218-21-8161GUIDE, OIL GAUGE
36150-21-5920COLLAR
46150-21-5930NUT
504434-51310CLIP
601435-01014BOLT
701584-01008NUT
