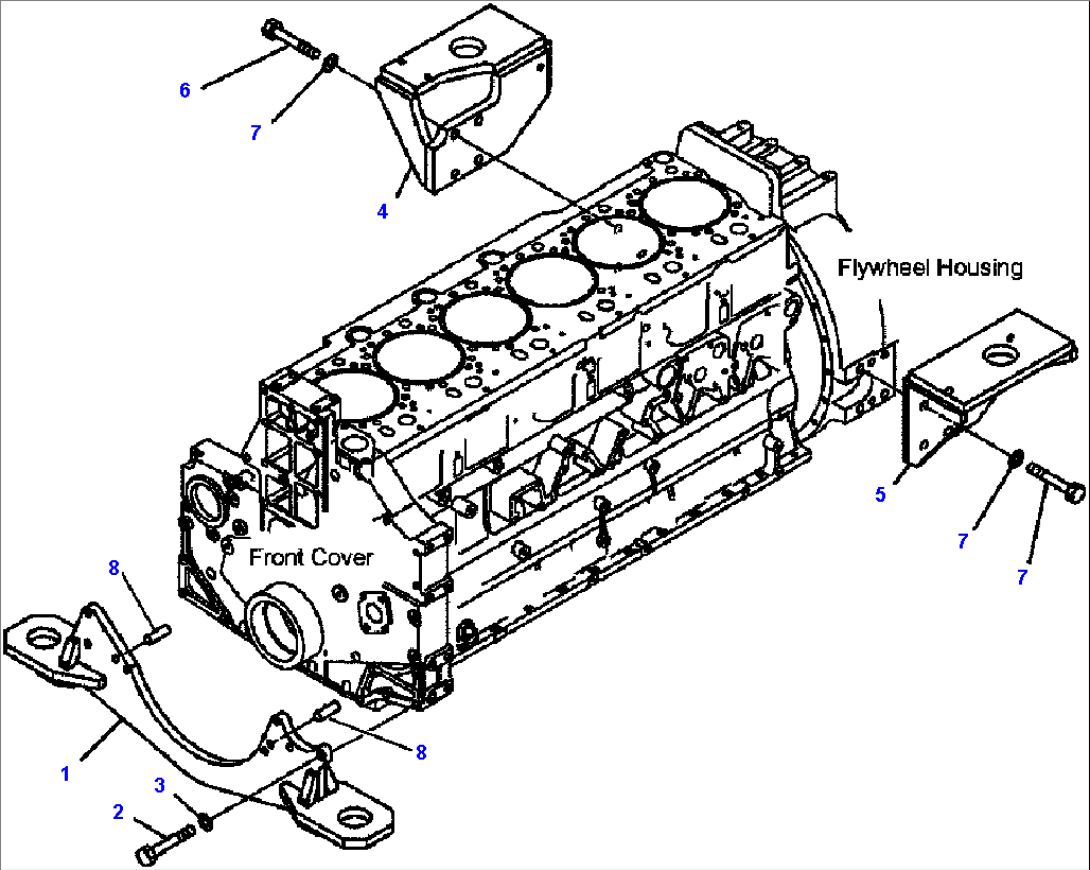

FIG. A2250-A4E2 ENGINE MOUNTING

Komatsu HM350-1L S/N A10001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16218-21-3713BRACKET
201011-81215BOLT
301640-21223WASHER
46218-21-4932SUPPORT
56218-21-4941BRACKET
601010-61645BOLT
701643-31645WASHER
804020-01434PIN, DOWEL
