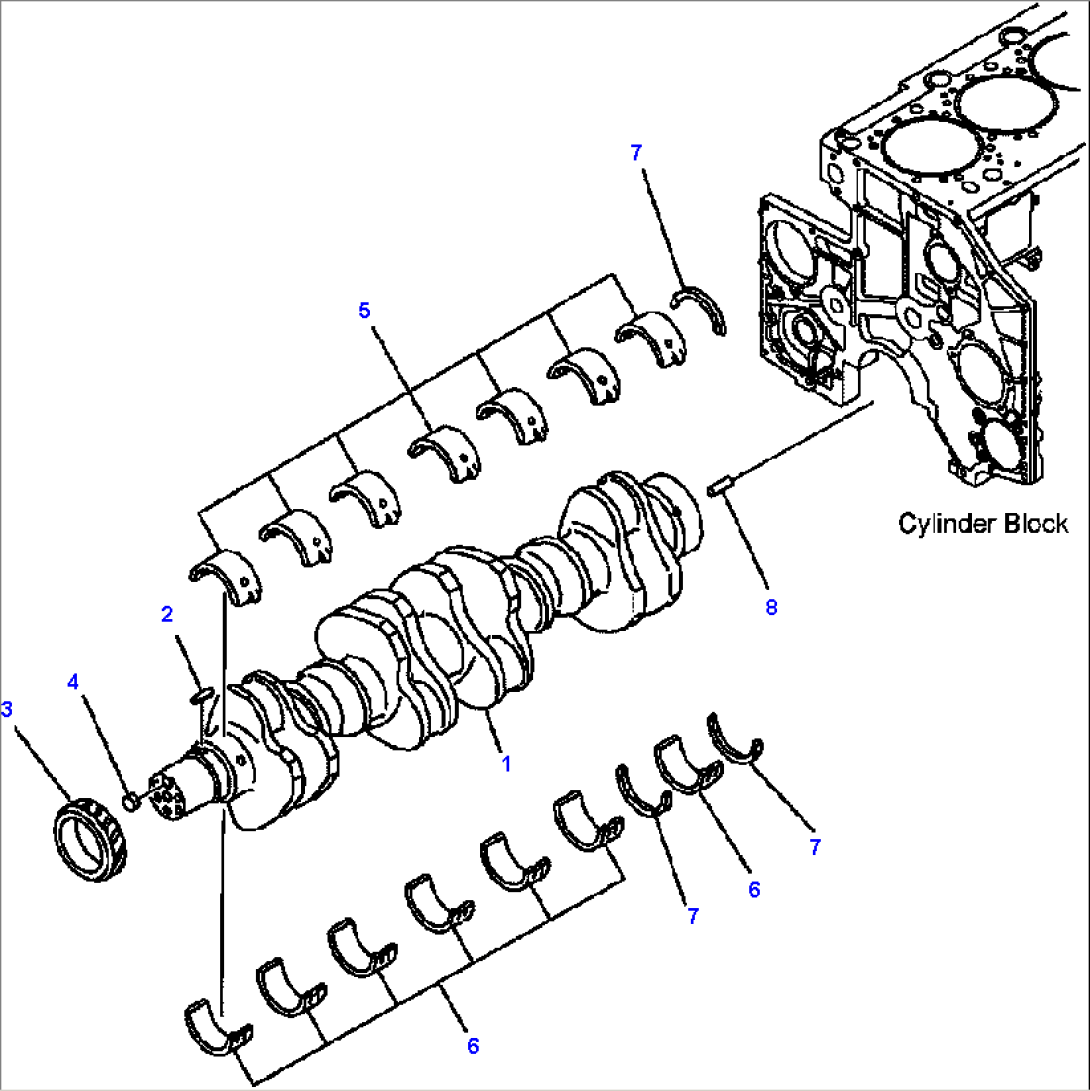

FIG. A2310-A4A8 CRANKSHAFT
Komatsu HM350-1L S/N A10001-UP · ENGINE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 6217-31-1010 | CRANKSHAFT | |||
| 2 | 6150-31-1130 | KEY | ||
| 3 | 6210-31-1120 | GEAR, CRANK | ||
| 4 | 6211-31-1420 | PIN | ||
| 6210-21-8000 | METAL | |||
| 6210-21-8010 | MAIN METAL | |||
| 7 | 6210-21-8050 | THRUST METAL | ||
| 6210-29-8010 | MAIN METAL | |||
| 6210-28-8010 | MAIN METAL | |||
| 6210-27-8010 | MAIN METAL | |||
| 6210-26-8010 | MAIN METAL | |||
| 7 | 6210-29-8050 | THRUST METAL | ||
| 7 | 6210-28-8050 | THRUST METAL | ||
| 7 | 6210-27-8050 | THRUST METAL | ||
| 7 | 6210-26-8050 | THRUST METAL | ||
| 8 | 04020-01228 | PIN, DOWEL |
