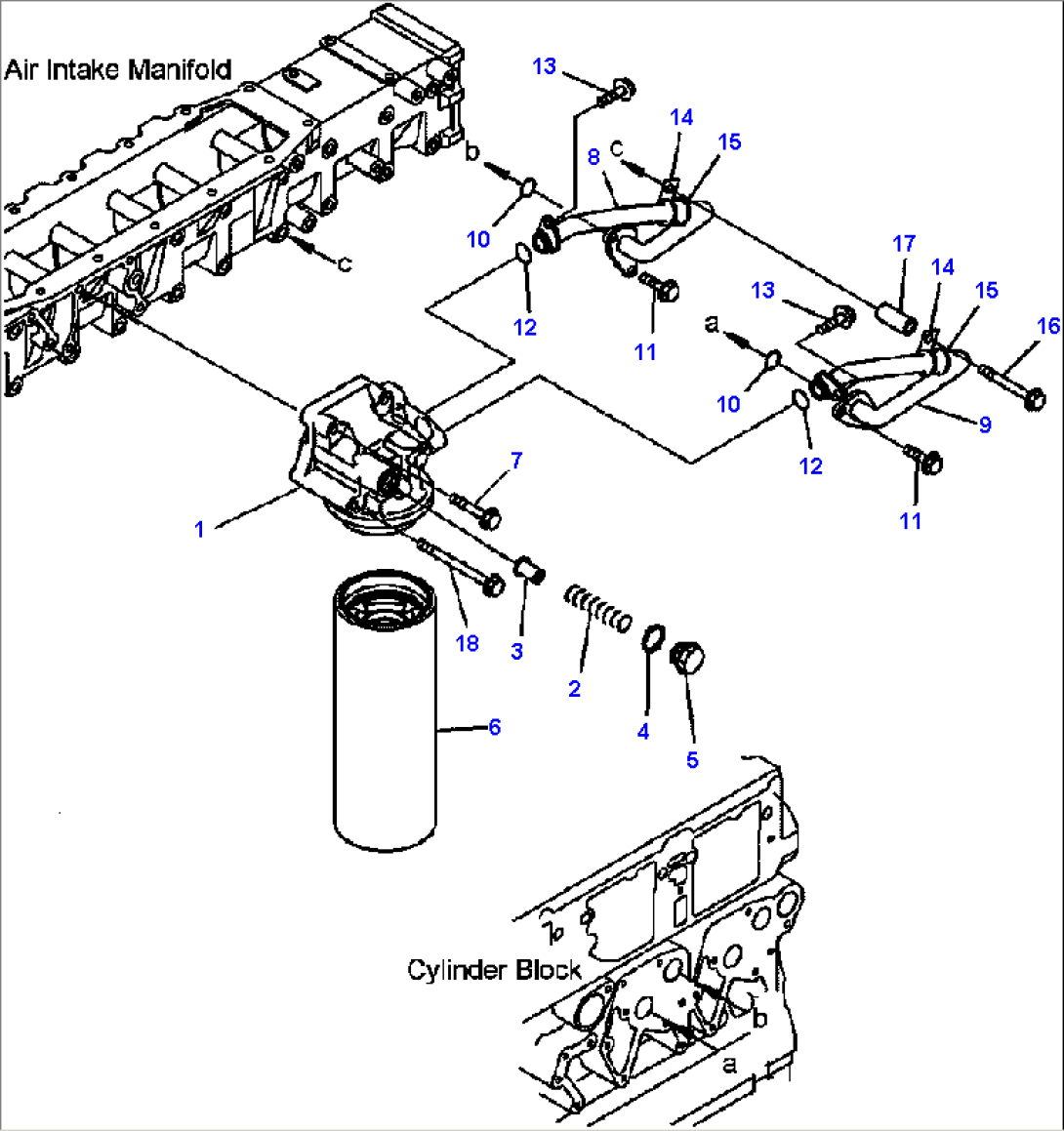

FIG. A3110-A4E1 OIL FILTER AND PIPING
Komatsu HM350-1L S/N A10001-UP · ENGINE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 6217-51-5101 | HEAD | |||
| 1 | 6217-51-5111 | HEAD | ||
| 2 | 600-211-1870 | SPRING | ||
| 3 | 6162-55-5220 | VALVE | ||
| 4 | 6162-53-5430 | PACKING | ||
| 5 | 6162-55-5210 | CAP | ||
| 6 | 600-211-1340 | CARTRIDGE, OIL | ||
| 7 | 01435-01060 | BOLT | ||
| 8 | 6218-51-6171 | TUBE, INLET | ||
| 9 | 6218-51-6181 | TUBE, OUTLET | ||
| 10 | 07000-73040 | O-RING(K2) | ||
| 11 | 01435-01025 | BOLT | ||
| 12 | 07000-73025 | O-RING(K2) | ||
| 13 | 01435-01025 | BOLT | ||
| 14 | 04434-53211 | CLIP | ||
| 15 | 6218-51-6210 | CUSHION | ||
| 16 | 01435-01095 | BOLT | ||
| 17 | 6134-11-5120 | SPACER | ||
| 18 | 01436-01005 | BOLT |
