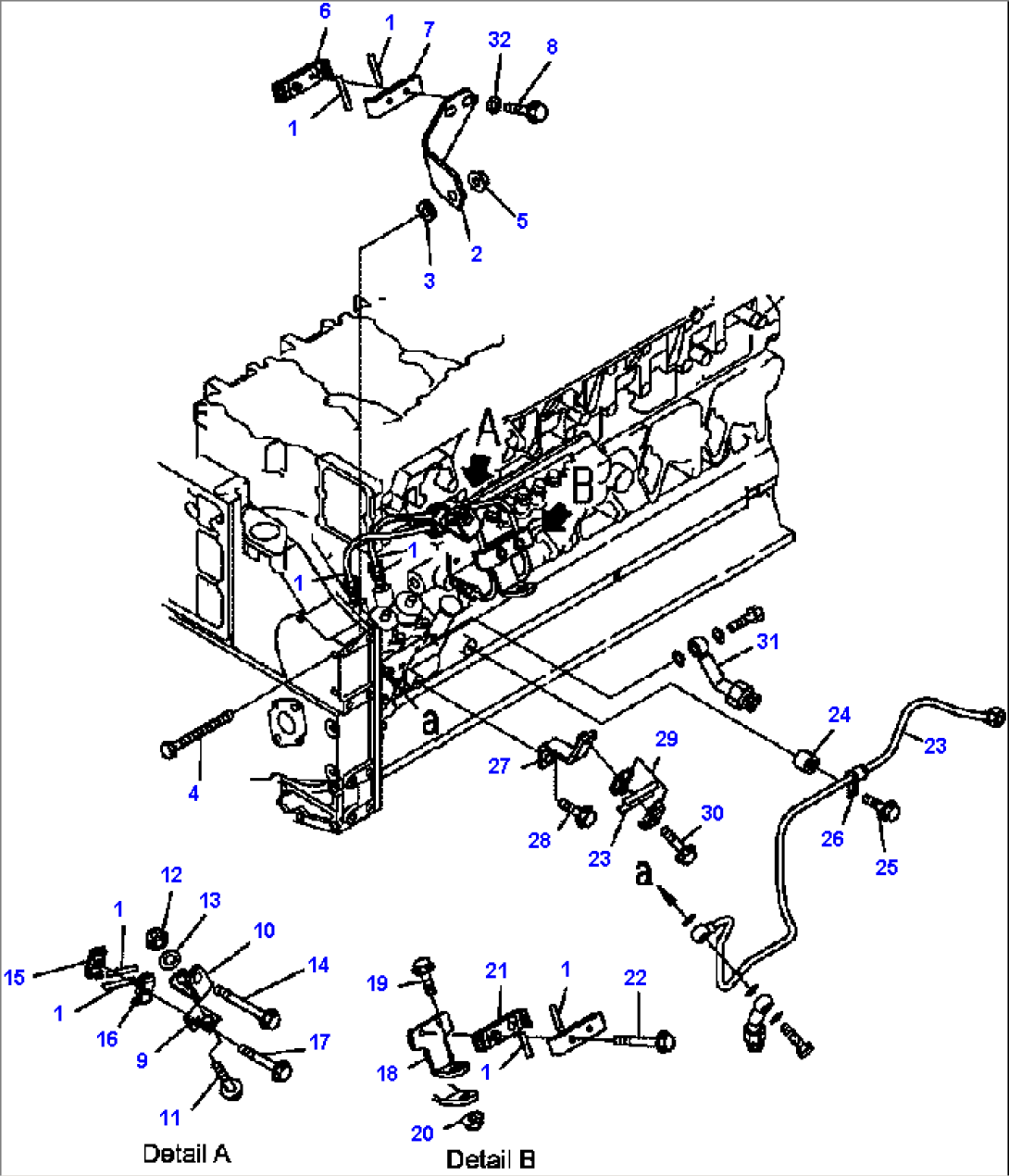

FIG. A4010-B4N2 FUEL PUMP SUPPLY AND RETURN PIPING

Komatsu HM350-1L S/N A10001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
16217-71-4111TUBE, SUPPLY
26217-71-5312BRACKET
36110-23-6490SPACER
46151-81-4340BOLT
501584-01008NUT
66217-71-5170CLAMP
76217-71-5210CLAMP
801435-00635BOLT
96217-71-5291BRACKET
106127-11-4421PLATE
1101435-01030BOLT
1201584-01008NUT
1301643-31032WASHER
1401436-01075BOLT
156217-71-5563CLAMP
166217-71-5573CLAMP
1701435-00630BOLT
186217-71-5281BRACKET
1901435-01025BOLT
2001584-01008NUT
216217-71-5210CLAMP
2201435-00630BOLT
236217-71-5492TUBE
24175-79-83760SPACER
2501435-01035BOLT
266210-51-8320CLIP
276217-71-5660BRACKET
2801435-01020BOLT
296217-71-5573CLAMP
3001435-00630BOLT
316217-71-8811JOINT
3201643-30623WASHER
