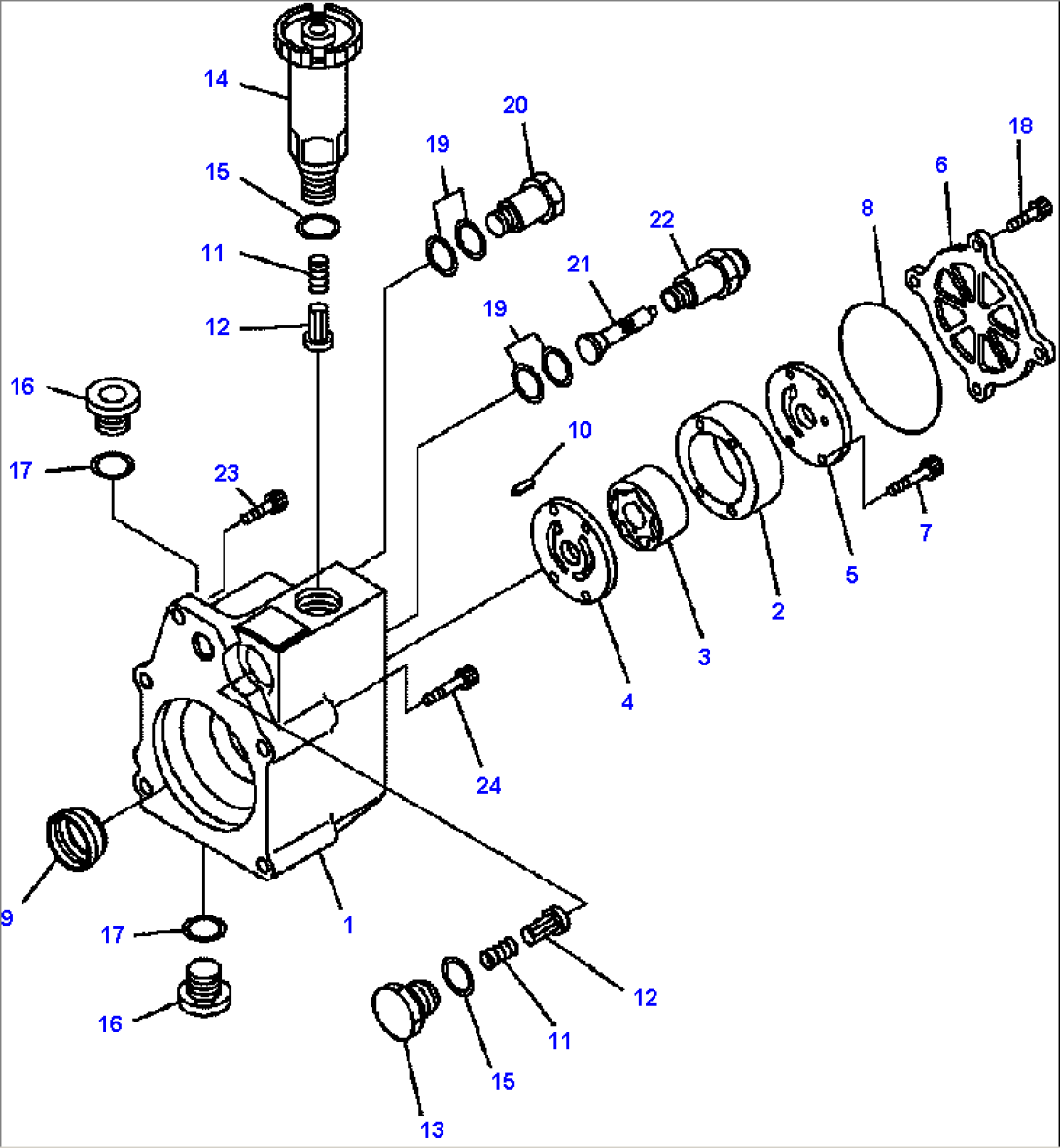

FIG. A4010-D4L3 INJECTION PUMP - FEED PUMP - INNER PARTS

Komatsu HM350-1L S/N A10001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
ND094200-0260FEED PUMP
1ND094210-0090HOUSING
2ND094231-0050CASING
3ND094230-0040PUMP SUB
4ND094241-0040PLATE
5ND094244-0040PLATE
6ND094251-0050COVER
7ND094082-0040SCREW
8ND094086-0200O-RING
9ND094087-0050SEAL, OIL
10ND094205-0030KEY
11ND092124-0010SPRING, CHECK VALVE
12ND092121-0011VALVE, CHECK
13ND092126-0010PLUG, CHAMBER
14ND092130-0360PRIMING PUMP
15ND092125-0010GASKET
16ND090317-0060PLUG, SCREW
17ND949018-1500WASHER, 1MM
18ND949044-3320BOLT
19ND090222-0070WASHER
20ND090310-0490VALVE, OVERFLOW
21ND092220-0040FILTER
22ND092223-0042SCREW
23ND949044-3320BOLT
24ND096449-0070BOLT, SOCKET
