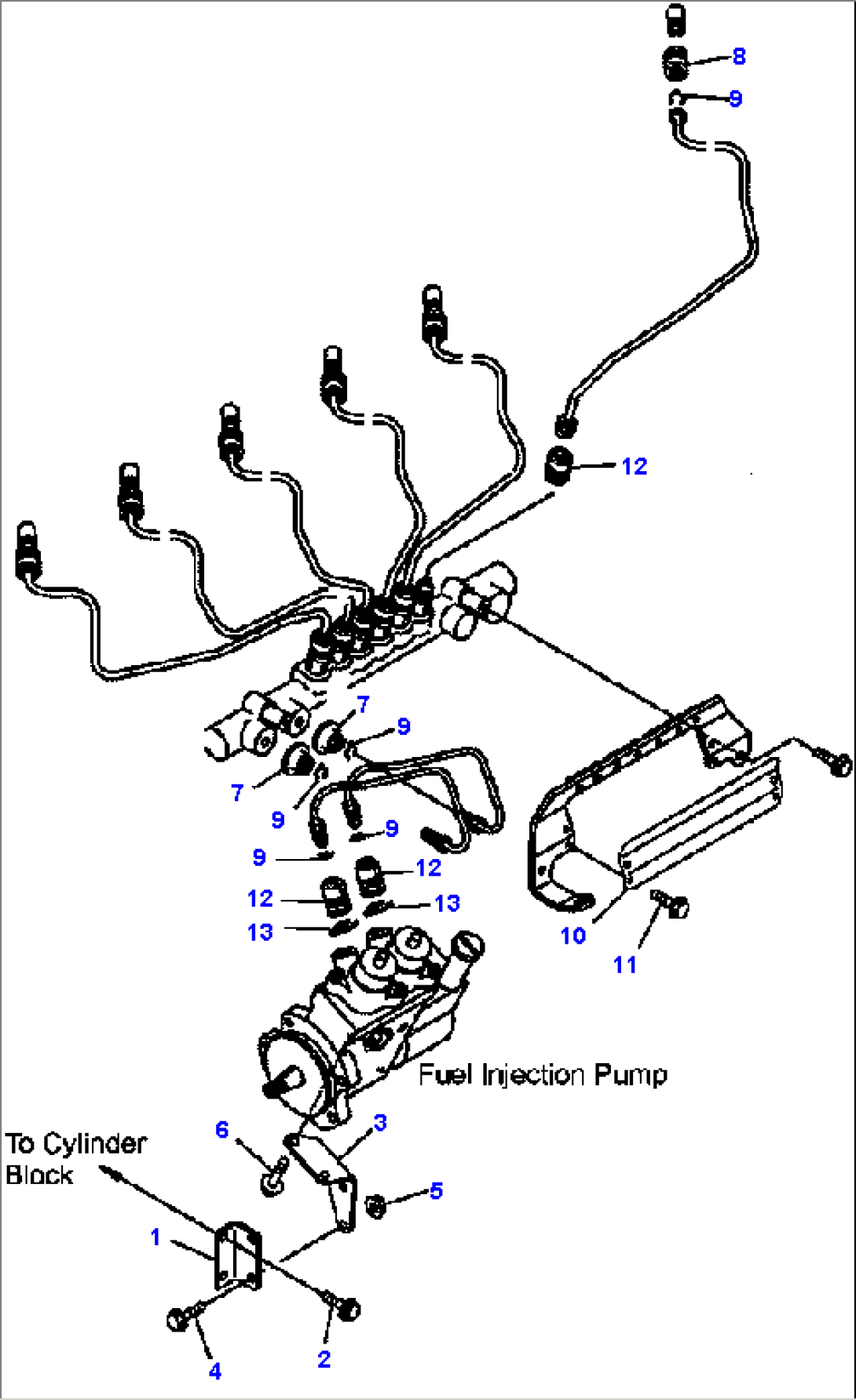

FIG. A4030-A4A8 FUEL INJECTION PUMP - BRACKET AND PIPING
Komatsu HM350-1L S/N A10001-UP · ENGINE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 6217-21-6120 | BRACKET | ||
| 2 | 01435-01020 | BOLT | ||
| 3 | 6217-21-6110 | BRACKET | ||
| 4 | 01435-01020 | BOLT | ||
| 5 | 01584-01008 | NUT | ||
| 6 | 01435-01220 | BOLT | ||
| 7 | 6217-71-9780 | CAP | ||
| 8 | 6217-71-9770 | CAP | ||
| 9 | 6217-71-5770 | CLAMP | ||
| 10 | 6217-71-5591 | COVER | ||
| 11 | 01435-00612 | BOLT | ||
| 12 | 6217-71-9791 | COVER | ||
| 13 | 6156-71-9730 | CLIP |
