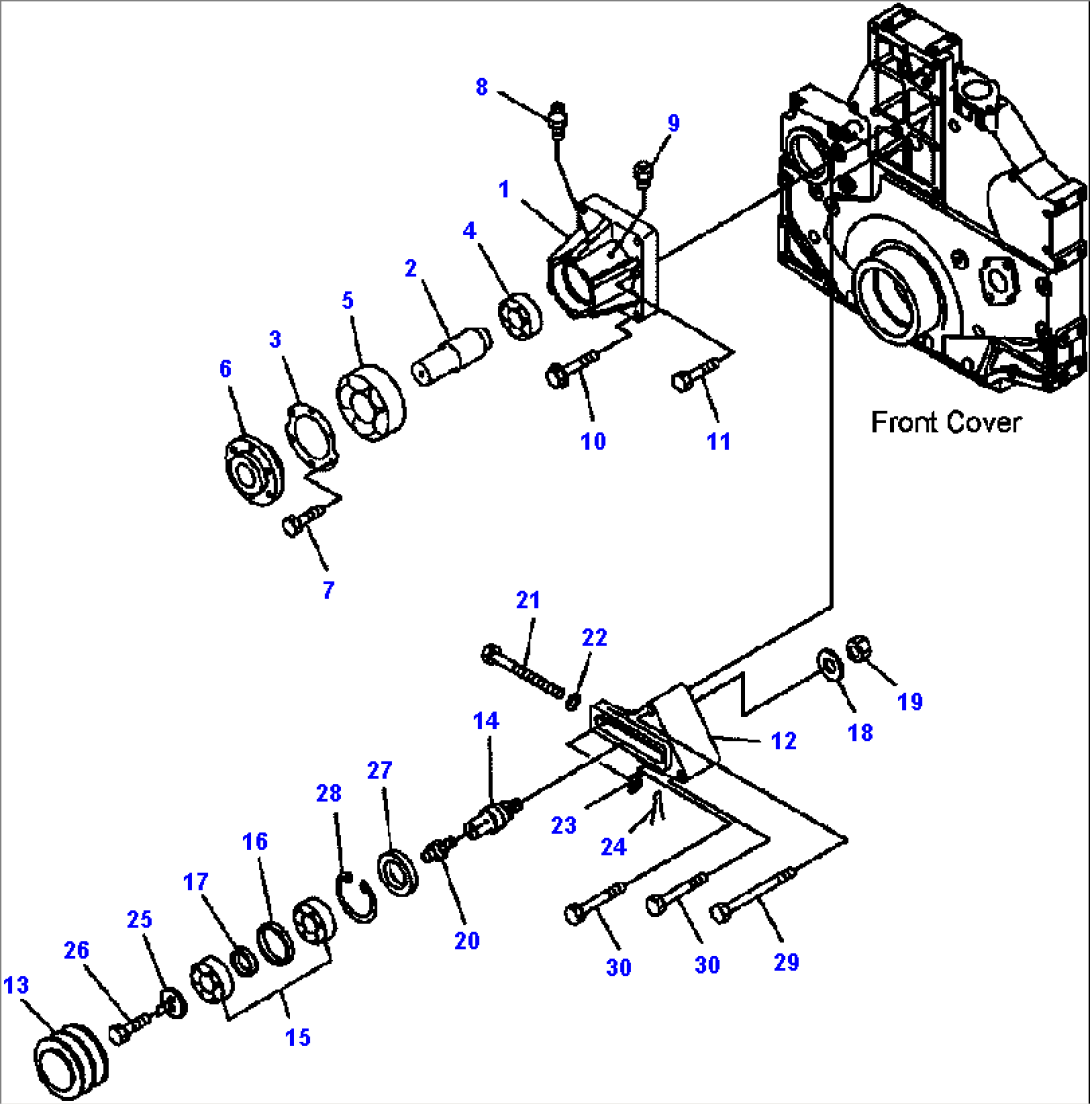

FIG. A5060-A4D5 FAN DRIVE

Komatsu HM350-1L S/N A10001-UP · ENGINE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
6211-62-3200FAN BRACKET
16210-62-3120BRACKET
26211-61-3330SHAFT
36211-61-3240PLATE
406037-06208BEARING, BALL
506037-06309BEARING, BALL
66211-61-3220BOSS
701010-80816BOLT
807020-00000FITTING, GREASE
96127-61-3890VALVE
1001435-01250BOLT
1101011-81225BOLT
6217-61-3701TENSION PULLEY
126217-61-3820BRACKET
136211-62-4720PULLEY
146211-62-4730SHAFT
156212-61-3721BEARING, BALL
166211-61-4770SPACER
176211-61-4780SPACER
186211-61-3890PLATE
1901583-02012NUT
2007020-00000FITTING, GREASE
216217-61-3841BOLT
226211-61-3850WASHER
236211-61-3860NUT
2404050-12015PIN
256211-61-4760PLATE
2601010-80820BOLT
2707011-00045SEAL, DUST
2804065-06525RING, SNAP
2901011-81265BOLT
3001010-81295BOLT
