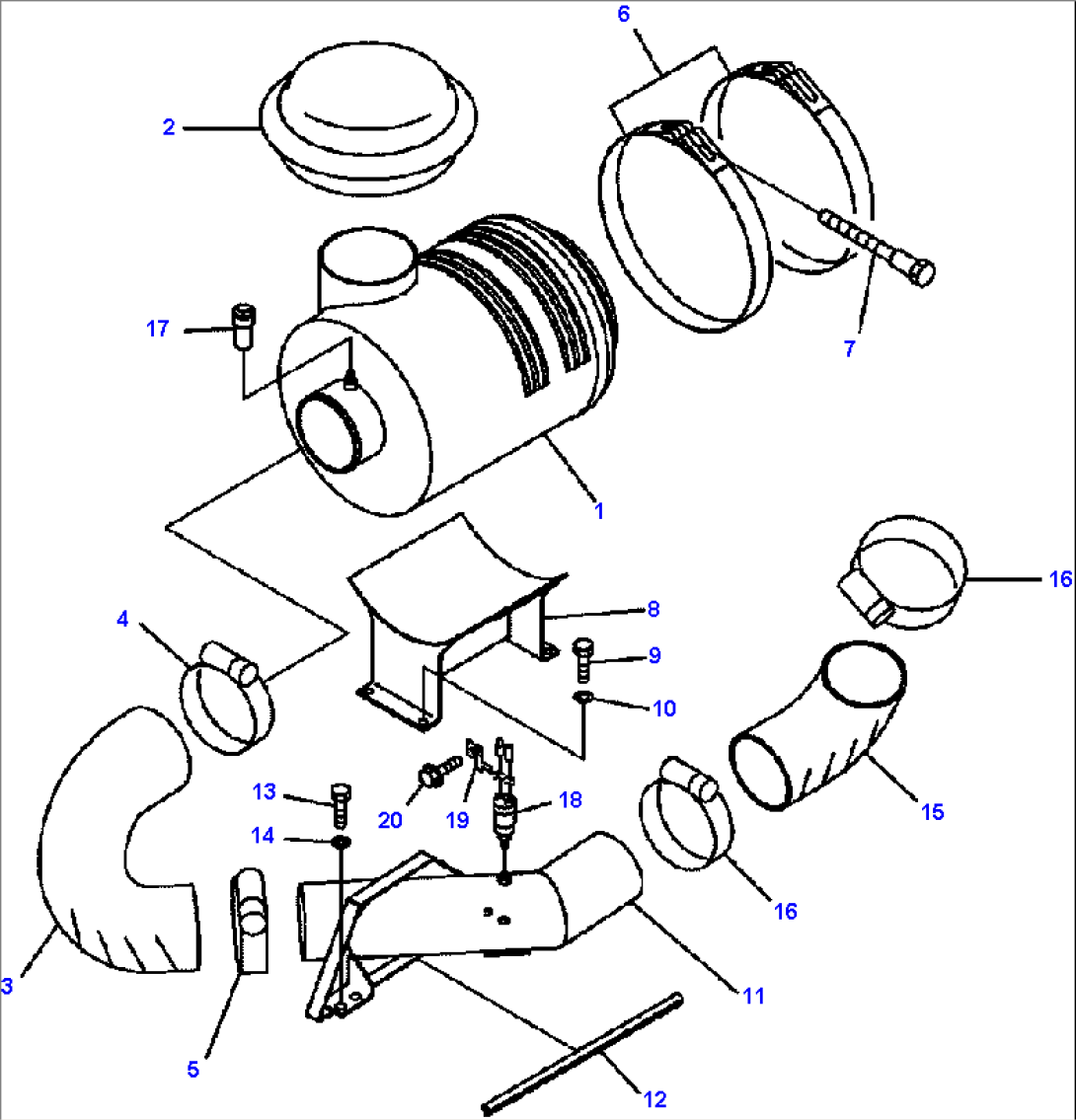

FIG. B0130-02A0 AIR CLEANER - PIPING

Komatsu HM350-1L S/N A10001-UP · ENGINE RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
2600-181-3960CAPA10001--
356B-02-12121HOSEA10001--
407289-00170CLAMPA10001--
507289-00160CLAMPA10001--
66151-11-9970BANDA10001--
76643-11-4641BOLTA10001--
856B-02-12113BRACKETA10001--
901010-81225BOLTA10001--
1001643-31232WASHERA10001--
1156B-02-12132TUBEA10001--
1256B-02-12150SEALA10001--
1301010-81225BOLTA10001--
1401643-31232WASHERA10001--
15568-02-22240ELBOWA10001--
1607289-00160CLAMPA10001--
1756B-02-12310INDICATORA10001--
18600-815-8860INDICATOR, AIR CLEANERA10001--
1908193-21012CLIPA10001--
2001435-01016BOLTA10001--
