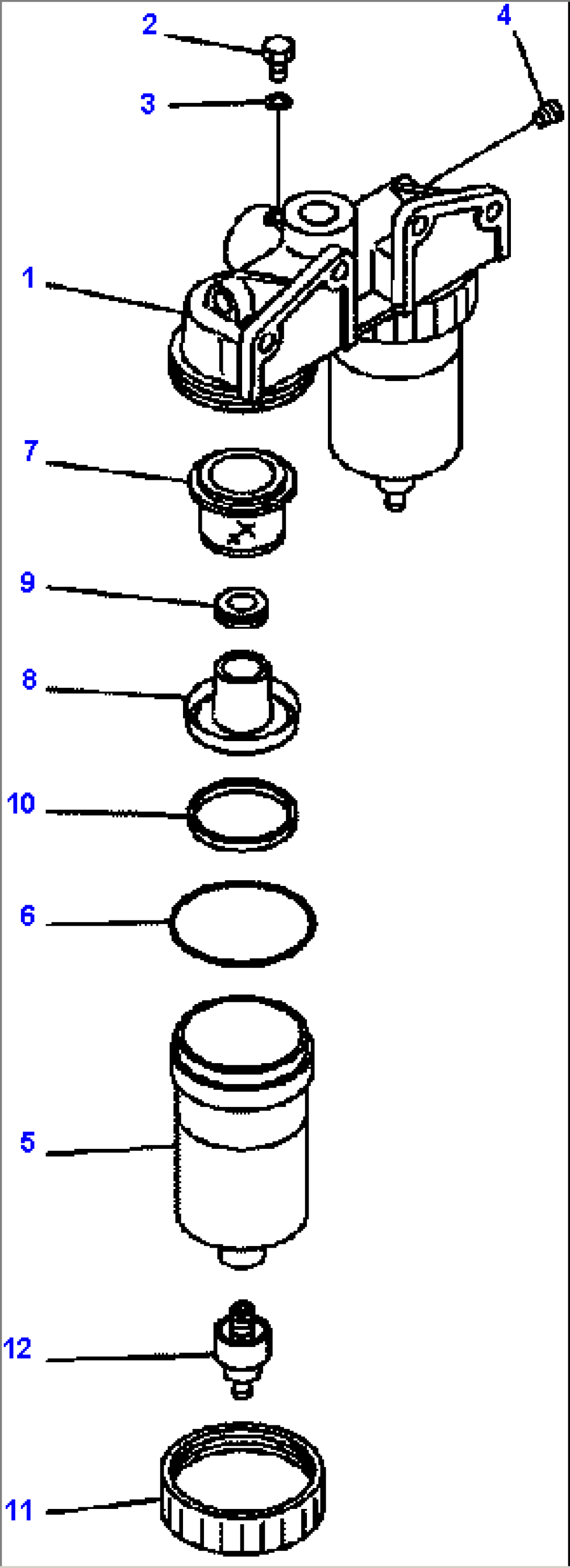

FIG. D0200-51A1 FUEL LINE - WITH WATER SEPARATOR

Komatsu HM350-1L S/N A10001-UP · FUEL TANK AND RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
600-311-9711WATER SEPARATORA10001--
1600-311-9721HEADA10001--
26110-73-6231PLUGA10001--
307005-00812GASKETA10001--
407043-00211PLUGA10001--
5600-311-9920CASEA10001--
6600-311-9890O-RINGA10001--
7600-311-9971SCREENA10001--
8600-311-9941BAFFLEA10001--
9600-311-9961GASKETA10001--
10600-311-9950RINGA10001--
11600-311-9931NUT, RINGA10001--
12600-311-9760PLUGA10001--
