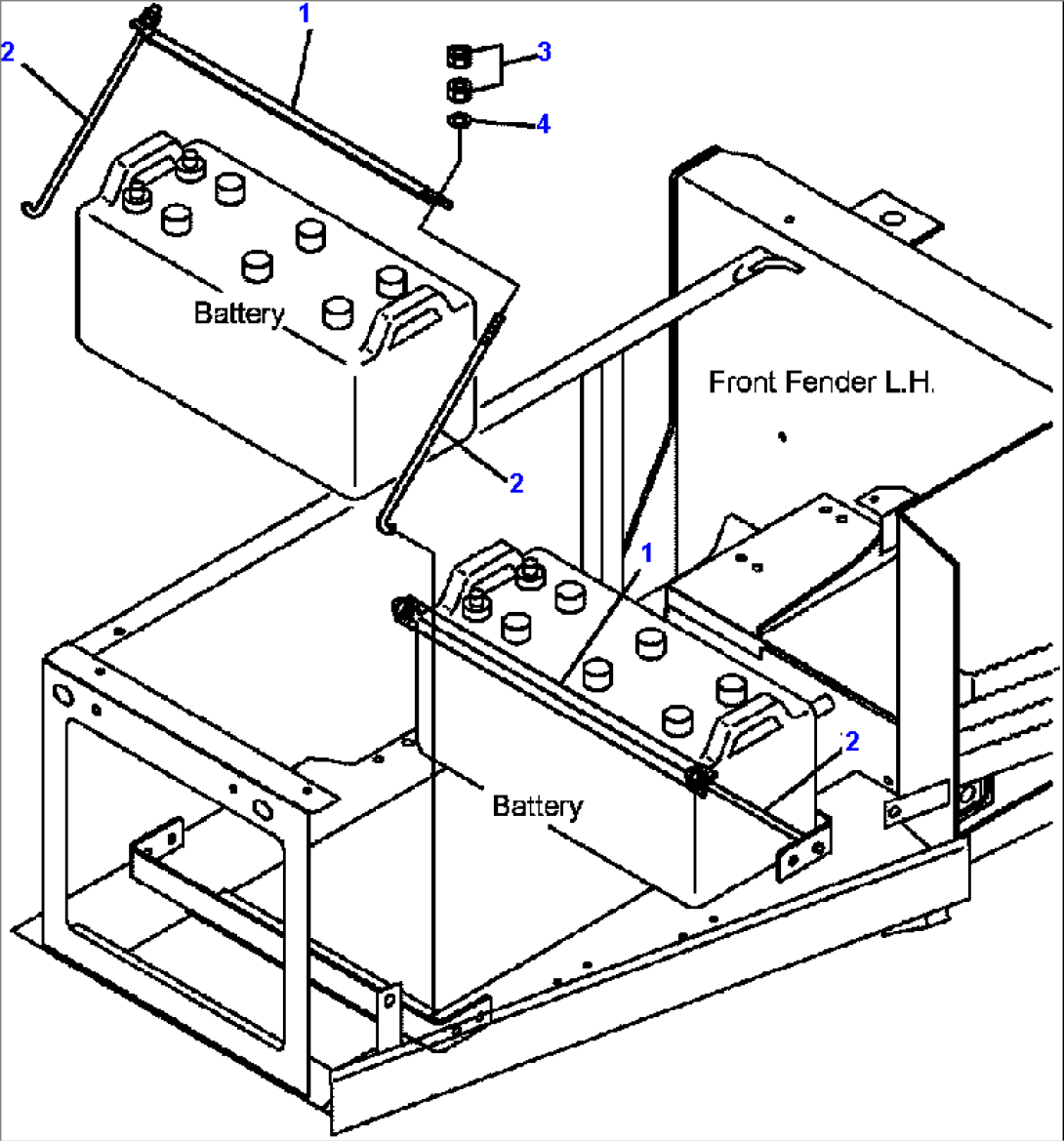

FIG. E0100-03A0 BATTERY - MOUNTING PARTS

Komatsu HM350-1L S/N A10001-UP · ELECTRICAL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1421-06-11221HOLDERA10001--
2565-56-12440RODA10001--
301580-11008NUTA10001--
401643-31032WASHERA10001--
