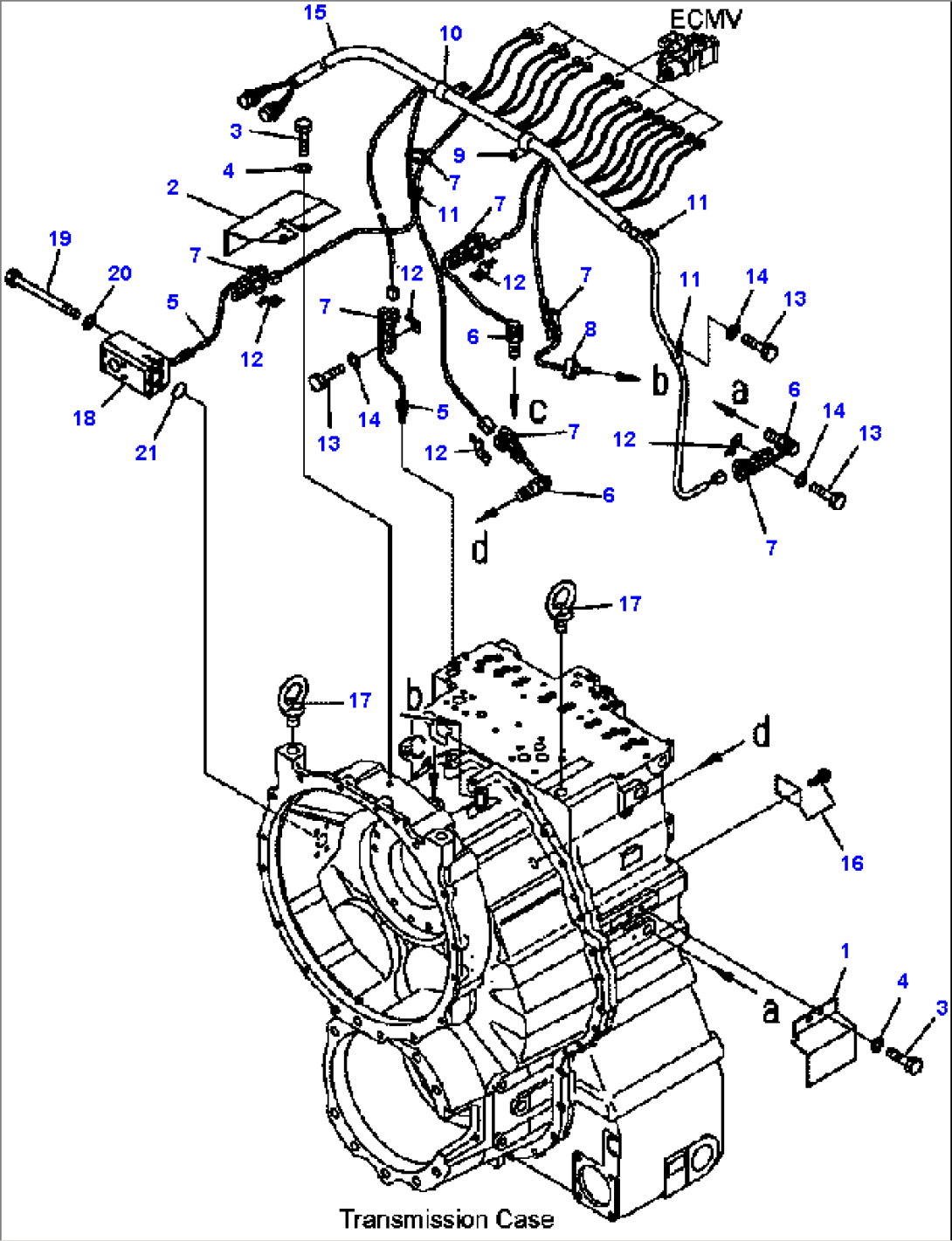

FIG. F3300-64A0A TRANSMISSION - ACCESSORY (2/2)

Komatsu HM350-1L S/N A10001-UP · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-15-15870COVERA10001--
256B-15-15880COVERA10001--
301010-81020BOLTA10001--
401643-31032WASHERA10001--
57861-93-3320SENSORA10001--
67861-93-2330SENSORA10001--
708034-00414BANDA10001--
87861-93-1670SENSOR, PRESSUREA10001--
904434-53411CLIPA10001--
10144-874-6960CLIPA10001--
1108036-21014CLIPA10001--
1208193-21012CLIPA10001--
1301010-81020BOLTA10001--
1401643-31032WASHERA10001--
1556B-15-15811WIRING HARNESSA10001--
1609608-05080PLATE, NAMEA10001--
04418-13060SCREWA10001--
1704530-12438BOLTA10001--
1856B-61-12241BLOCKA10001--
1901011-81050BOLTA10001--
2001643-31032WASHERA10001--
2107000-73038O-RING(K1)A10001--
