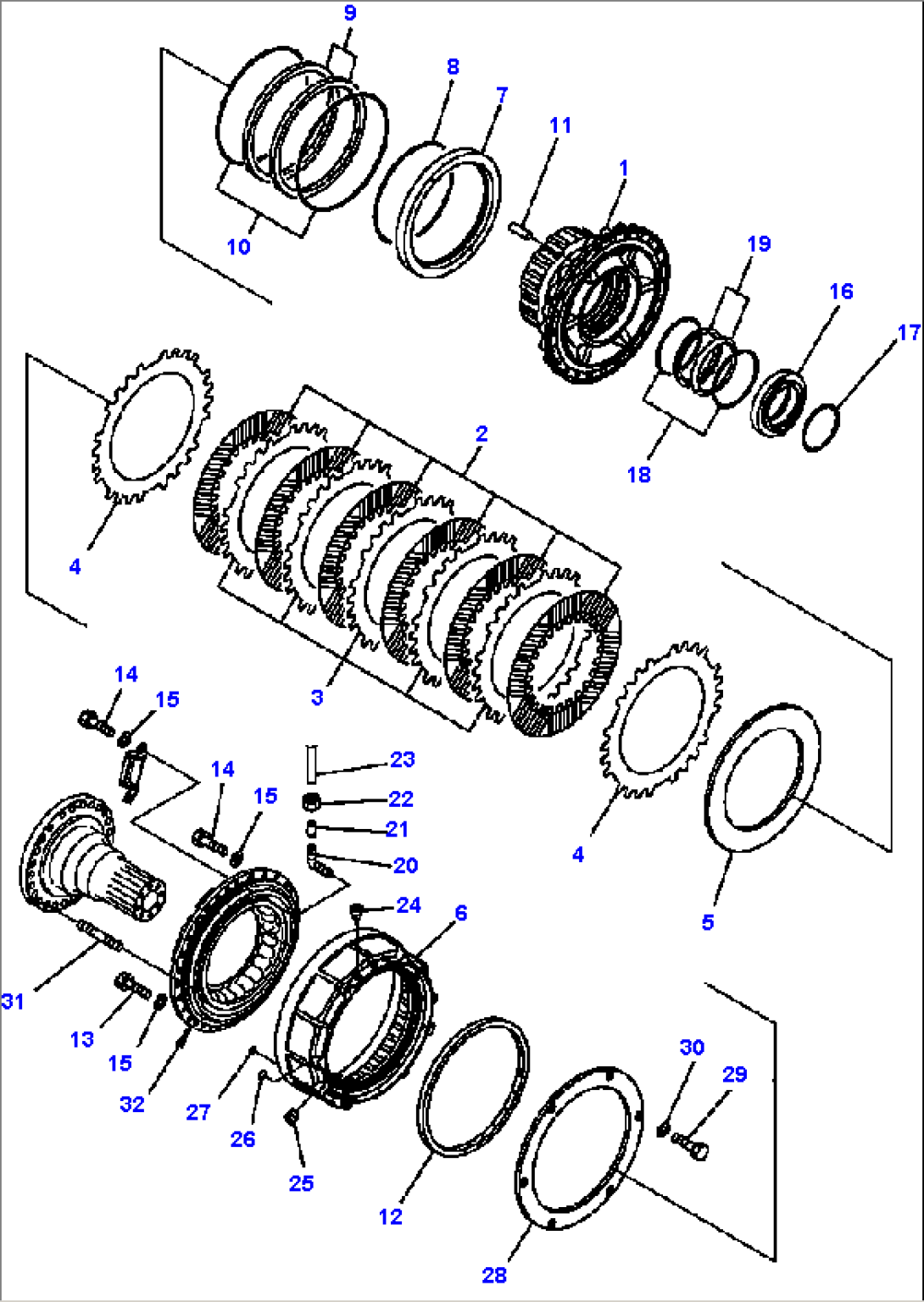

FIG. F3360-02A0 FRONT FINAL BRAKE - HUB

Komatsu HM350-1L S/N A10001-UP · POWER TRAIN AND FINAL DRIVE

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-22-12712HUBA10001--
2425-33-11510DISCA10001--
3566-33-41230PLATEA10001--
4566-33-41261DAMPERA10001--
5426-33-21280PLATEA10001--
656B-33-11213GEARA10001--
756B-33-11361RETAINERA10001--
807000-15350O-RINGA10001--
9287-33-11910RINGA10001--
10180-27-11620O-RINGA10001--
1104020-00820PIN, DOWELA10001--
12566-09-31161SEALA10001--
1301010-61445BOLTA10001--
1401010-61450BOLTA10001--
1501643-31445WASHERA10001--
1656B-33-11331RETAINERA10001--
1707000-15145O-RINGA10001--
1821N-30-16190O-RINGA10001--
1956B-33-11350SEALA10001--
2007834-00613ELBOWA10001--
2107831-00612SLEEVEA10001--
2207832-00614NUTA10001--
2307822-00607TUBEA10001--
2407043-70108PLUGA10001--
2507043-70211PLUGA10001--
2607000-12016O-RINGA10001--
2707000-12012O-RINGA10001--
2856B-33-11491COVERA10001--
2901435-01020BOLTA10001--
2901010-61025BOLTA10001--
3001643-51032WASHERA10001--
3101144-32095STUDA10001--
