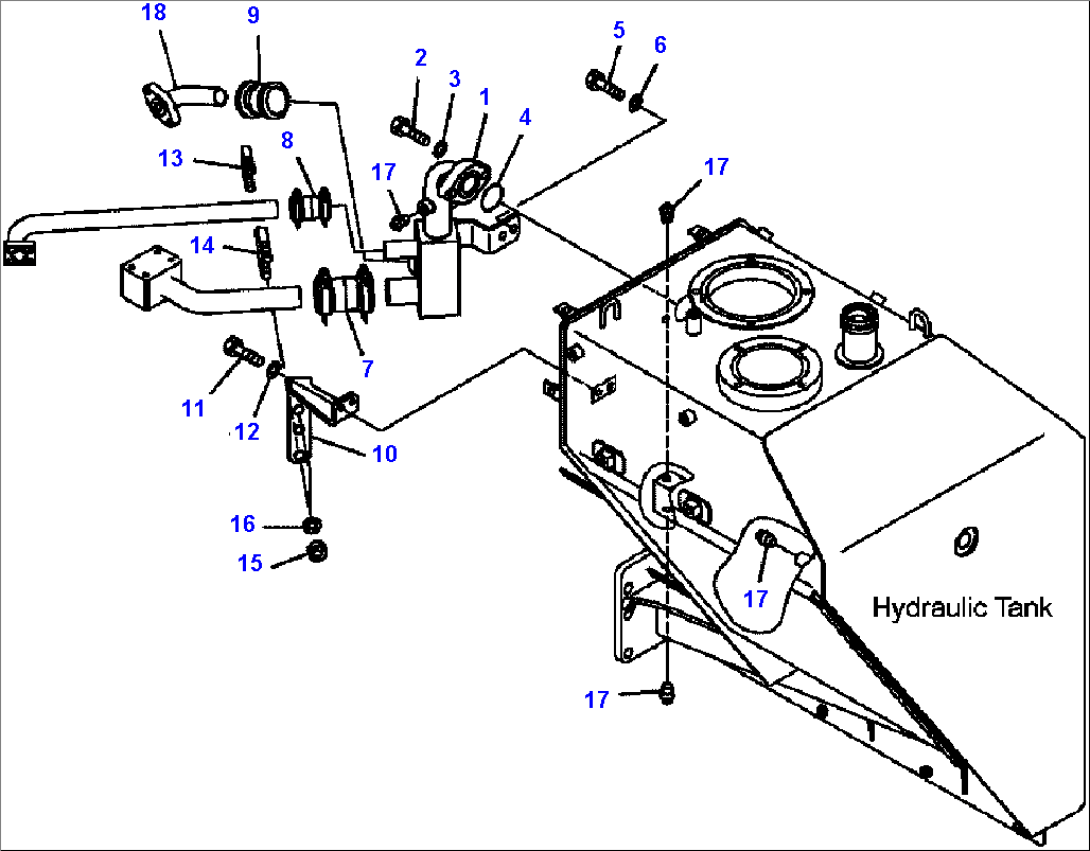

FIG. H0110-03A0 HYDRAULIC PIPING - RETURN LINE

Komatsu HM350-1L S/N A10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-61-11435TUBEA10001--
201010-81440BOLTA10001--
301643-31445WASHERA10001--
407000-F2065O-RINGA10001--
501010-81225BOLTA10001--
601643-31232WASHERA10001--
707332-01400COUPLINGA10001--
07332-51400GASKETA10001--
07332-61400CLAMPA10001--
807332-01000COUPLINGA10001--
07332-51000GASKETA10001--
07332-61000CLAMPA10001--
907332-01200COUPLINGA10001--
07332-51200GASKETA10001--
07332-61200CLAMPA10001--
1056B-61-11444BRACKETA10001--
1101010-81230BOLTA10001--
1201643-31232WASHERA10001--
1307283-33442CLIPA10001--
1407283-34949CLIPA10001--
1501597-01009NUTA10001--
1601643-31032WASHERA10001--
1707042-30211PLUGA10001--
