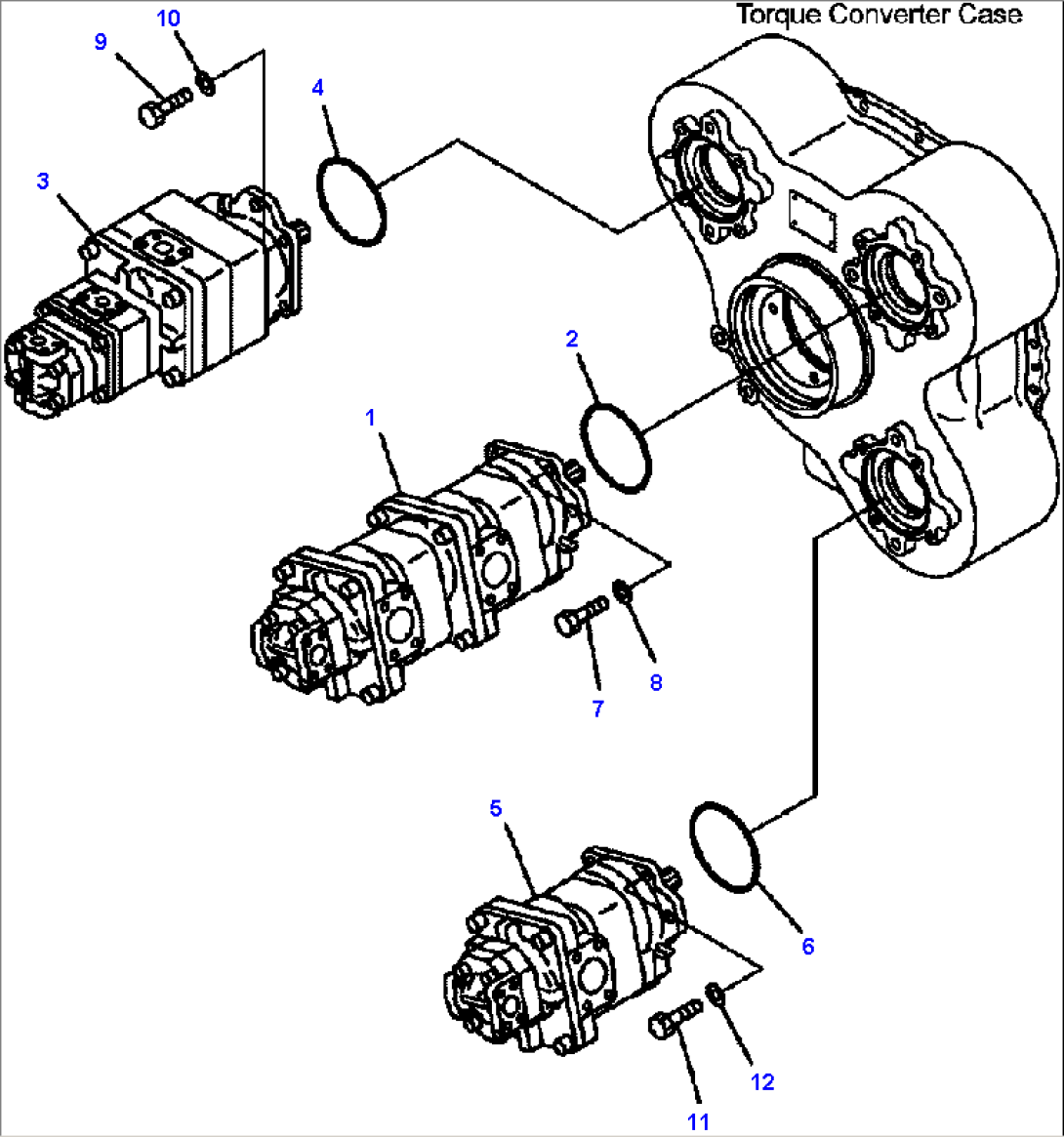

FIG. H0210-01A0 MAIN PUMP - MOUNTING PARTS
Komatsu HM350-1L S/N A10001-UP · HYDRAULIC SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 705-56-34590 | PUMP SAR80+80+8 (SEE FIG. H0210-01B0) | A10001-- | |
| 2 | 07000-F2130 | O-RING | A10001-- | |
| 3 | 705-52-31210 | PUMP SAR90+18 (SEE FIG. H0210-01C0) | A10001-- | |
| 4 | 07000-F2130 | O-RING | A10001-- | |
| 5 | 705-56-33050 | PUMP SAR80+12+8 (SEE FIG. H0210-01E0) | A10001-- | |
| 6 | 07000-F2130 | O-RING | A10001-- | |
| 7 | 01010-81235 | BOLT | A10001-- | |
| 8 | 01643-31232 | WASHER | A10001-- | |
| 9 | 01010-81235 | BOLT | A10001-- | |
| 10 | 01643-31232 | WASHER | A10001-- | |
| 11 | 01010-81235 | BOLT | A10001-- | |
| 12 | 01643-31232 | WASHER | A10001-- |
