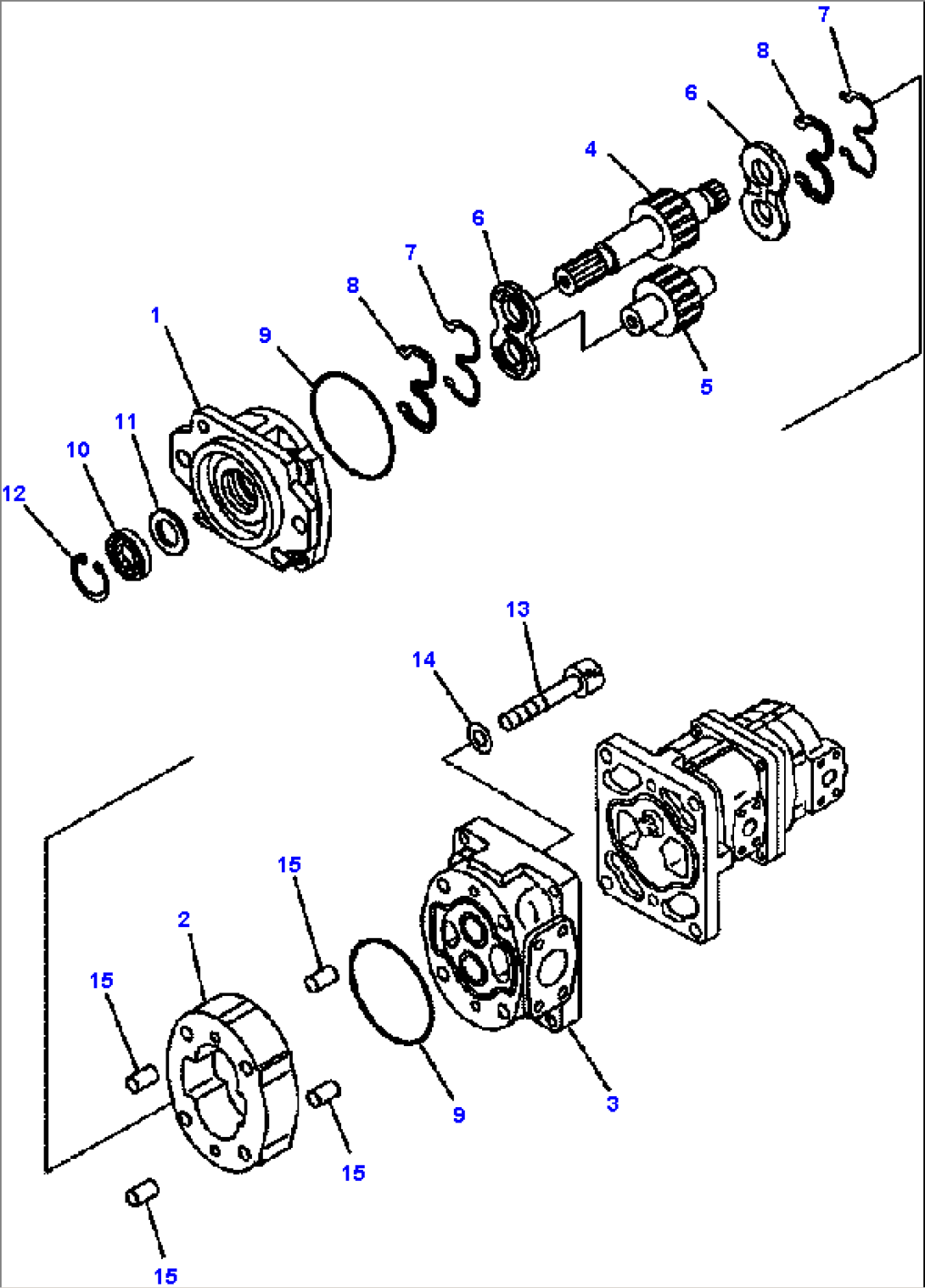

FIG. H0210-01B0 PUMP ASSEMBLY (1/3) - SAR80+80+8

Komatsu HM350-1L S/N A10001-UP · HYDRAULIC SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
705-56-34590PUMP SAR80+80+8A10001--
705-12-38211PUMP SAR 80A10001--
1705-17-03021BRACKETA10001--
705-17-03352BUSHINGA10001--
2705-17-38010CASE, GEARA10001--
3705-17-03220CARRIERA10001--
4705-17-38430GEAR, DRIVEA10001--
5705-17-38511GEAR, DRIVENA10001--
6705-17-03610PLATE, SIDEA10001--
7705-17-03443RING, BACK-UPA10001--
8705-17-03473SEAL, RINGA10001--
9705-17-03381O-RINGA10001--
10705-17-03811SEAL, OILA10001--
11705-17-03870PLATEA10001--
1204065-05220RING, SNAPA10001--
13705-17-03760BOLTA10001--
1401643-51645WASHERA10001--
1504020-01228PIN, DOWELA10001--
