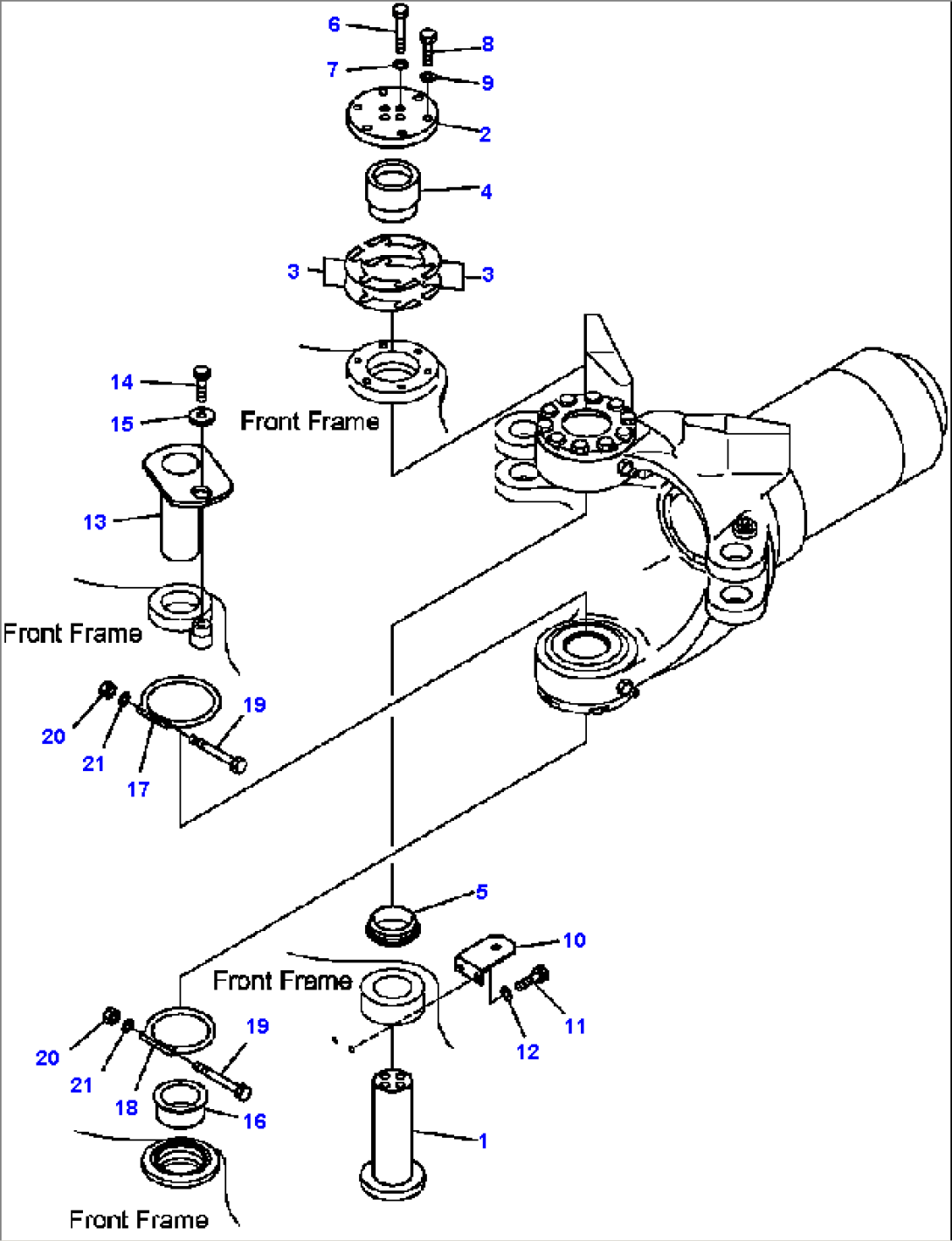

FIG. J3150-01A0 HINGE PIN - FOR HITCH FRAME
Komatsu HM350-1L S/N A10001-UP · MAIN/REVOLVING FRAME AND RELATED PARTS
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-46-13230 | PIN, UPPER | A10001-- | |
| 2 | 56B-46-13250 | PLATE | A10001-- | |
| 3 | 56B-46-13120 | SHIM, 0.5MM | A10001-- | |
| 56B-46-13130 | SHIM, 0.1MM | A10001-- | ||
| 4 | 56B-46-13140 | BUSHING | A10001-- | |
| 5 | 56B-46-13180 | BUSHING | A10001-- | |
| 6 | 01011-61600 | BOLT | A10001-- | |
| 7 | 01643-31645 | WASHER | A10001-- | |
| 8 | 01010-81655 | BOLT | A10001-- | |
| 9 | 01643-31645 | WASHER | A10001-- | |
| 10 | 569-54-12210 | BRACKET | A10001-- | |
| 11 | 01010-81030 | BOLT | A10001-- | |
| 12 | 01643-31032 | WASHER | A10001-- | |
| 13 | 56B-46-13241 | PIN, LOWER | A10001-- | |
| 14 | 01010-81625 | BOLT | A10001-- | |
| 15 | 421-70-11280 | WASHER | A10001-- | |
| 16 | 56B-46-13260 | BUSHING | A10001-- | |
| 17 | 425-70-11170 | O-RING | A10001-- | |
| 18 | 421-70-11410 | O-RING | A10001-- | |
| 19 | 236-46-13620 | BOLT | A10001-- | |
| 20 | 01596-00606 | NUT | A10001-- | |
| 21 | 01640-20610 | WASHER | A10001-- |
