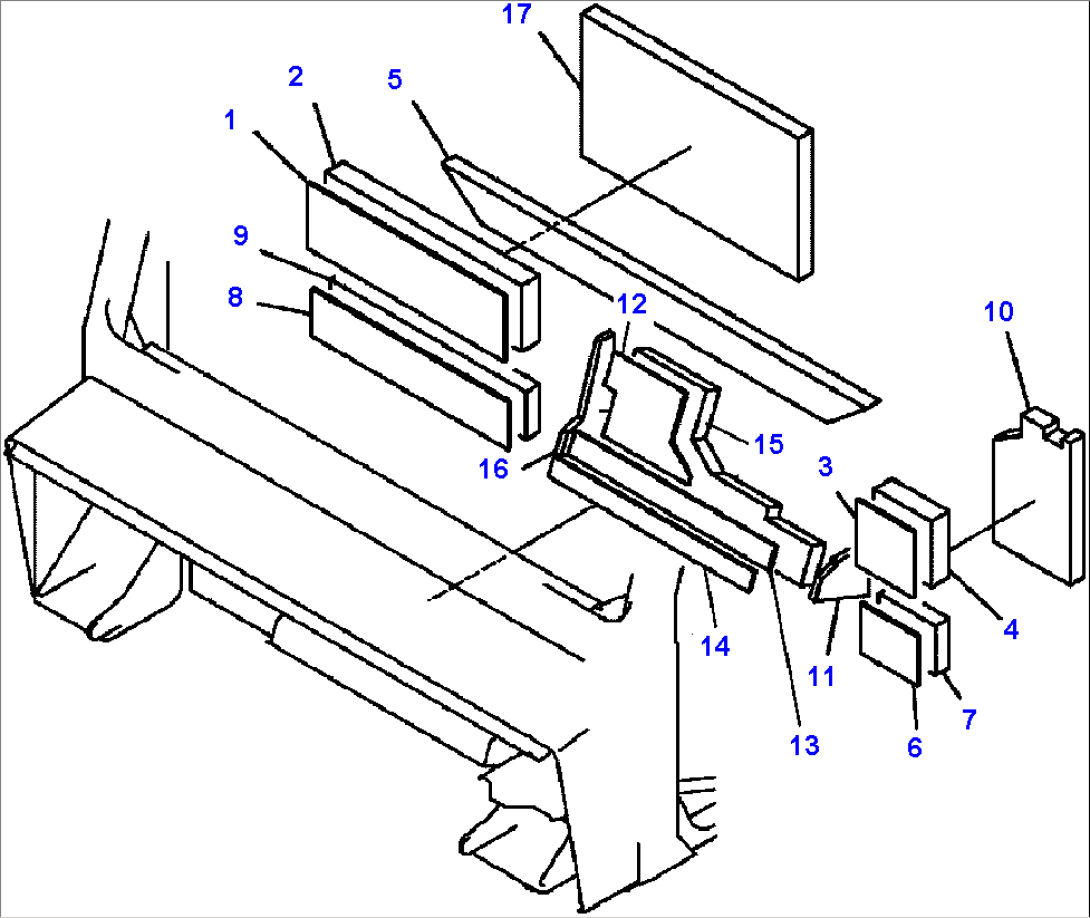

FIG. K0210-12A0 CAB - NOISE PROOFING SHEET (1/2)

Komatsu HM350-1L S/N A10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-13770DUMPERA10001--
256B-54-13840SHEETA10001--
356B-54-13780DUMPERA10001--
456B-54-13850SHEETA10001--
556B-54-13810SHEETA10001--
656B-54-13650DUMPERA10001--
756B-54-13570SHEETA10001--
856B-54-13660DUMPERA10001--
956B-54-13580SHEETA10001--
1056B-54-14750SHEETA10001--
1156B-54-14760SHEETA10001--
1256B-54-14D10DUMPERA10001--
1356B-54-14D20DUMPERA10001--
1456B-54-14D30DUMPERA10001--
1556B-54-14811SHEETA10001--
1656B-54-14820SHEETA10001--
1756B-54-14830SHEETA10001--
