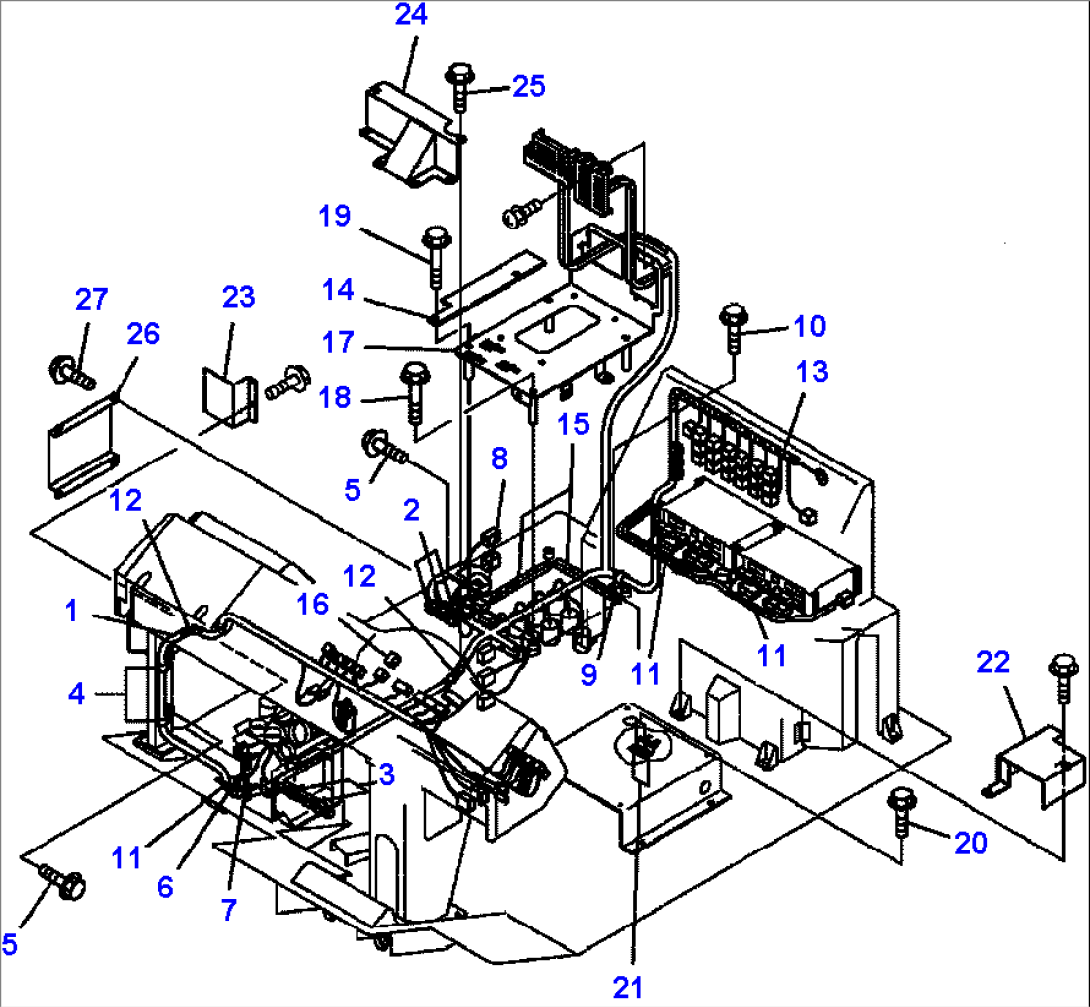

FIG. K3291-01A0 CAB ELECTRICAL - CAB HARNESS
Komatsu HM350-1L S/N A10001-UP · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-06-16418 | WIRING HARNESS | A10001-- | |
| 56B-06-16510 | DIODE | A10001-- | ||
| 56B-06-11530 | CONNECTOR | A10001-- | ||
| 561-86-67950 | RESISTOR | A10001-- | ||
| 19M-06-31720 | RESISTOR | A10001-- | ||
| 2 | 08034-00310 | BAND | A10001-- | |
| 3 | 08034-00823 | BAND | A10001-- | |
| 4 | 08036-03014 | CLIP | A10001-- | |
| 5 | 01435-01016 | BOLT | A10001-- | |
| 6 | 08053-01510 | CLIP | A10001-- | |
| 7 | 08053-00910 | CLIP | A10001-- | |
| 8 | 08036-01814 | CLIP | A10001-- | |
| 9 | 20D-03-11241 | CLIP | A10001-- | |
| 10 | 01435-01016 | BOLT | A10001-- | |
| 11 | 08210-01802 | SPIRAL TUBE | A10001-- | |
| 12 | 08210-01803 | SPIRAL TUBE | A10001-- | |
| 13 | 08210-01806 | SPIRAL TUBE | A10001-- | |
| 14 | 56B-06-16270 | PAD | A10001-- | |
| 15 | 56B-06-16280 | SEAL | A10001-- | |
| 16 | 56B-06-16830 | CONNECTOR | A10001-- | |
| 17 | 56B-06-16132 | BRACKET | A10001-- | |
| 18 | 01436-01000 | BOLT | A10001-- | |
| 19 | 01436-01005 | BOLT | A10001-- | |
| 20 | 01435-01016 | BOLT | A10001-- | |
| 21 | 08193-21012 | CLIP | A10001-- | |
| 22 | 56B-06-16190 | COVER | A10001-- | |
| 23 | 56B-06-16290 | PLATE | A10001-- | |
| 24 | 56B-06-16310 | COVER | A10001-- | |
| 25 | 01435-01016 | BOLT | A10001-- | |
| 26 | 56B-06-16320 | COVER | A10001-- | |
| 27 | 01435-01016 | BOLT | A10001-- |
