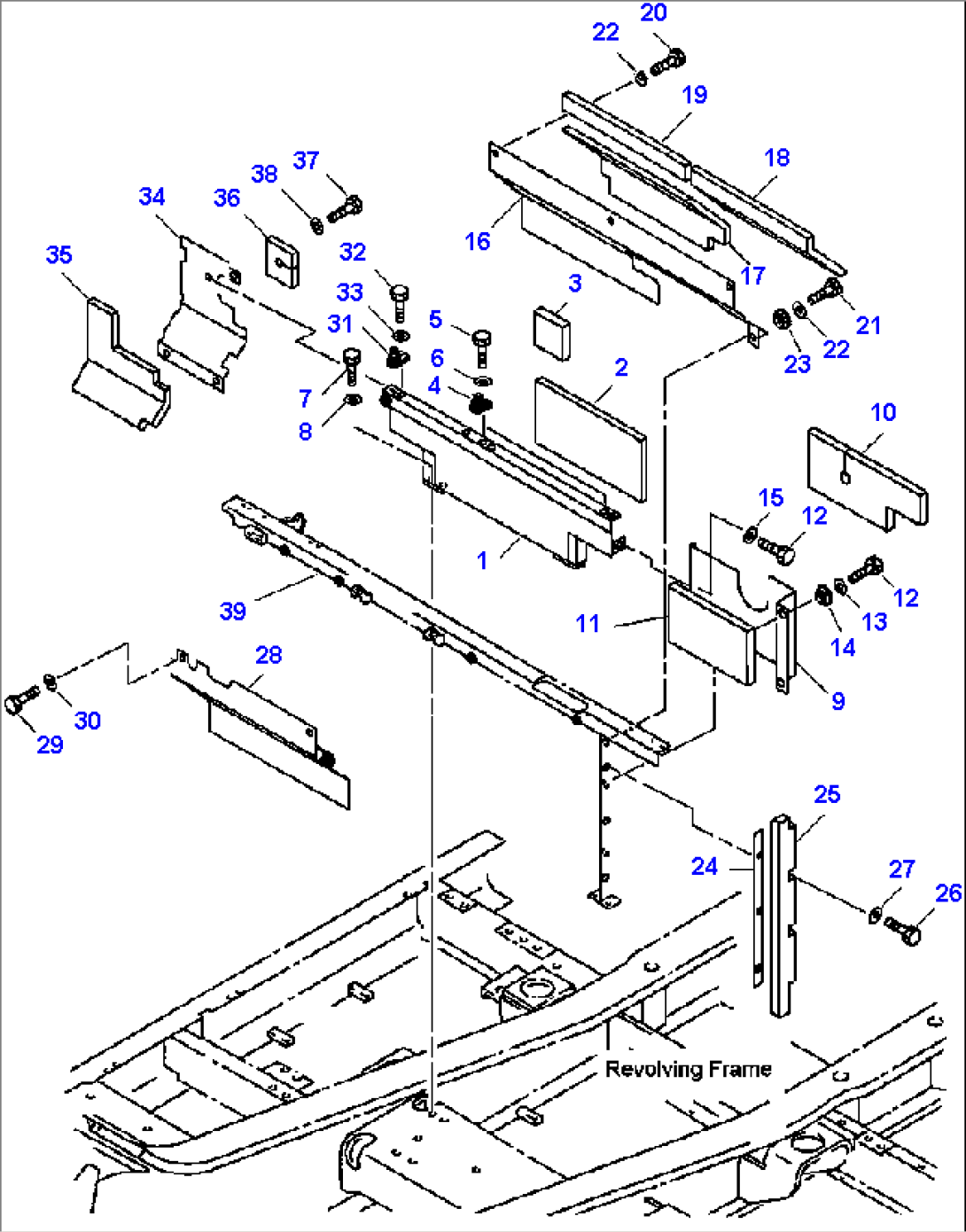

FIG. M1150-03A0A PARTITION - FRONT ENGINE COMPARTMENT

Komatsu PC400LC-6LM/PC400HD-6LM S/N A85001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1208-54-61820COVERA85001--
2207-54-62520SHEETA85001--
3207-54-62530SHEETA85001--
420Y-54-12320CATCHA85001--
501010-81230BOLTA85001--
601643-31232WASHERA85001--
701010-81230BOLTA85001--
801643-31232WASHERA85001--
9208-54-61850COVERA85001--
10208-54-62651SHEETA85001--
11208-54-61860SHEETA85001--
1201010-81230BOLTA85001--
1301643-31232WASHERA85001--
14203-54-62670COLLARA85001--
15175-54-34170WASHERA85001--
16208-54-61840COVERA85001--
17208-54-62440SHEETA85001--
18208-54-62630SHEETA85001--
19208-54-62640SHEETA85001--
2001010-81230BOLTA85001--
2101010-81225BOLTA85001--
2201643-31232WASHERA85001--
23203-54-62670COLLARA85001--
24208-54-62560COVERA85001--
2601010-81230BOLTA85001--
2701643-31232WASHERA85001--
28208-54-64340COVERA85001--
N/I208-54-64410SHEETA85001--
N/I208-54-64420SHEETA85001--
N/I208-54-64430SHEETA85001--
N/I208-54-64440SHEETA85001--
N/I208-54-64450SHEETA85001--
N/I208-54-64460SHEETA85001--
N/I208-54-64470SHEETA85001--
2901010-81230BOLTA85001--
3001643-31232WASHERA85001--
3120Y-54-12320CATCHA85001--
3201010-81230BOLTA85001--
3301643-31232WASHERA85001--
34208-54-62591COVERA85001--
35208-54-62471SHEETA85001--
36208-54-62530SHEETA85001--
3701010-81230BOLTA85001--
3801643-31232WASHERA85001--
