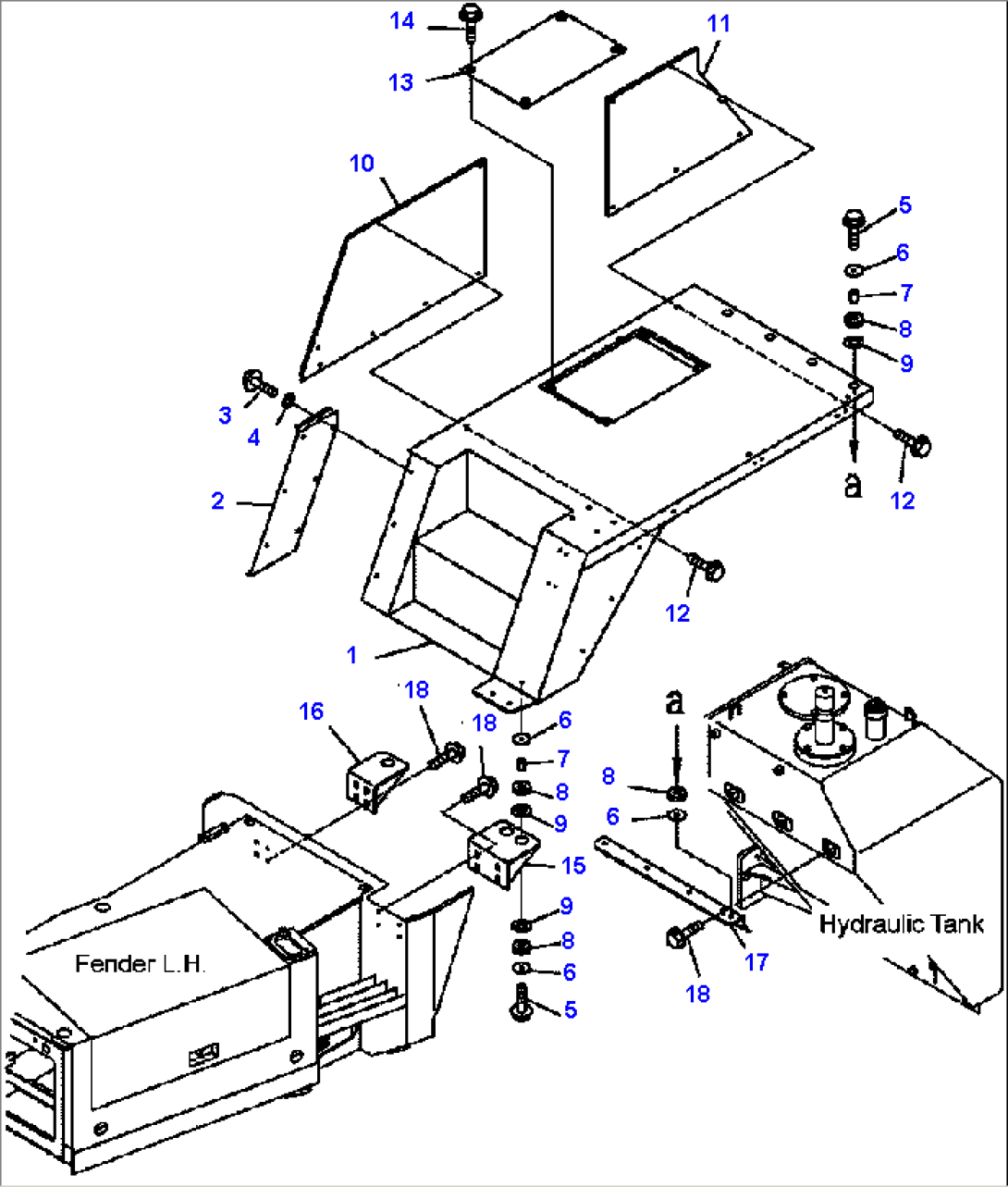

FIG. M3250-01A0 FENDER - L.H. UPPER

Komatsu HM350-1L S/N A10001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-12116FENDER, L.H.A10001--
256B-54-12132COVER, L.H.A10001--
301435-01220BOLTA10001--
401643-31232WASHERA10001--
501435-01265BOLTA10001--
6416-03-11210WASHERA10001--
76142-22-4640SPACERA10001--
8416-03-11221CUSHIONA10001--
956B-54-11590SPACERA10001--
1056B-54-12222COVERA10001--
1156B-54-12233COVER, L.H.A10001--
1201435-01020BOLTA10001--
1356B-54-12270COVERA10001--
1401435-01016BOLTA10001--
1556B-54-12A10BRACKETA10001--
1656B-54-12A20BRACKETA10001--
1756B-54-12A30BRACKETA10001--
1801435-01220BOLTA10001--
