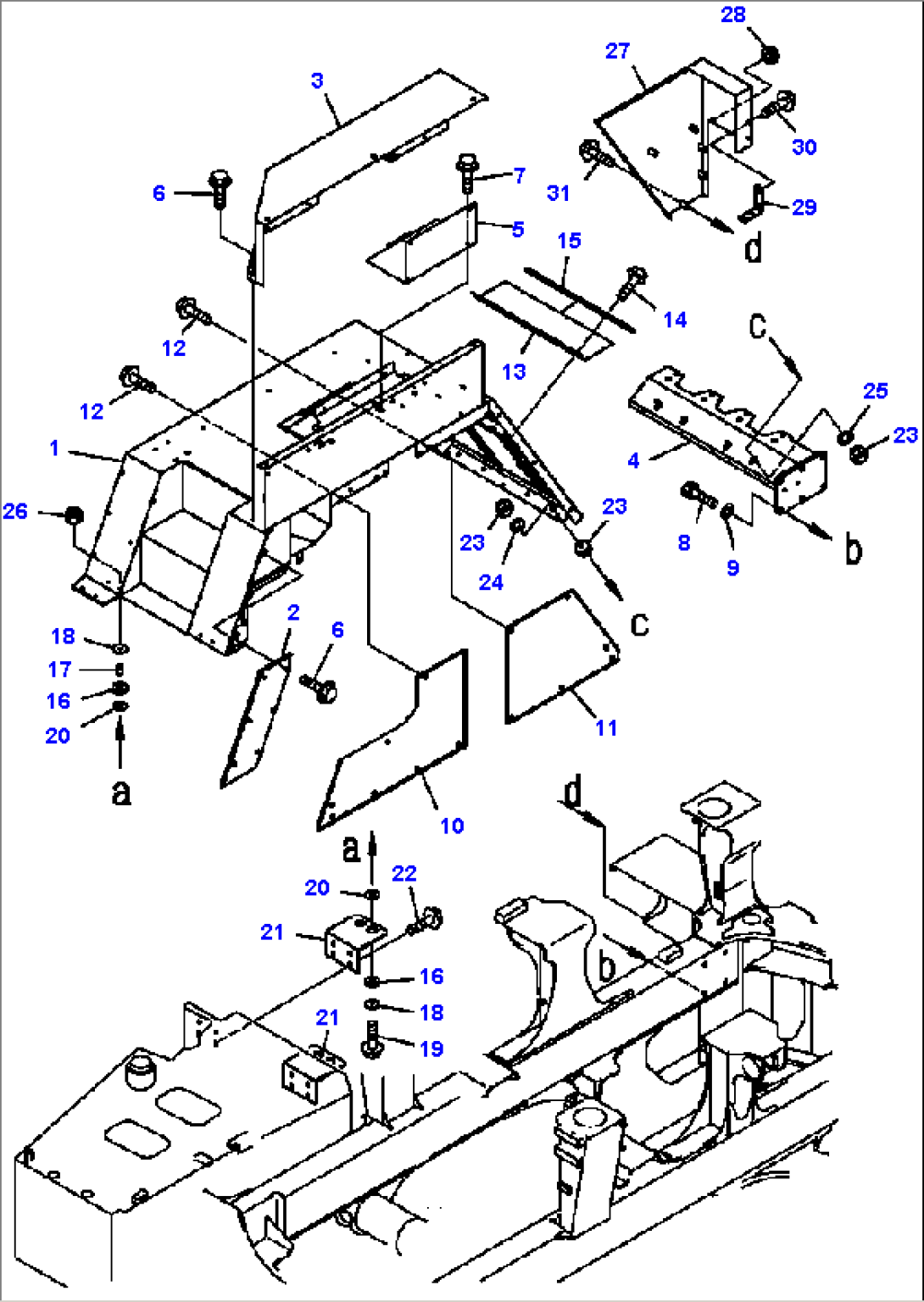

FIG. M3250-02A0 FENDER - R.H. UPPER

Komatsu HM350-1L S/N A10001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-12126FENDER, R.H.A10001--
256B-54-12141COVERA10001--
356B-54-12153COVERA10001--
456B-54-12193BRACKETA10001--
556B-54-12172COVERA10001--
601435-01220BOLTA10001--
701435-01016BOLTA10001--
801010-81645BOLTA10001--
901643-31645WASHERA10001--
1056B-54-12242COVERA10001--
1156B-54-12252COVERA10001--
1201435-01020BOLTA10001--
1356B-54-12262COVERA10001--
1401435-01020BOLTA10001--
1556B-54-12830SEALA10001--
16416-03-11221CUSHIONA10001--
176142-22-4640SPACERA10001--
18416-03-11210WASHERA10001--
1901435-01265BOLTA10001--
2056B-54-11590SPACERA10001--
2156B-54-12A40BRACKETA10001--
2201435-01220BOLTA10001--
23416-03-11221CUSHIONA10001--
2456B-54-19110SPACERA10001--
25568-54-19120PLATEA10001--
2601580-11210NUTA10001--
2756B-54-12821COVERA10001--
28175-06-81610GROMMETA10001--
2956B-54-12990BRACKETA10001--
3001435-01045BOLTA10001--
3101435-01020BOLTA10001--
