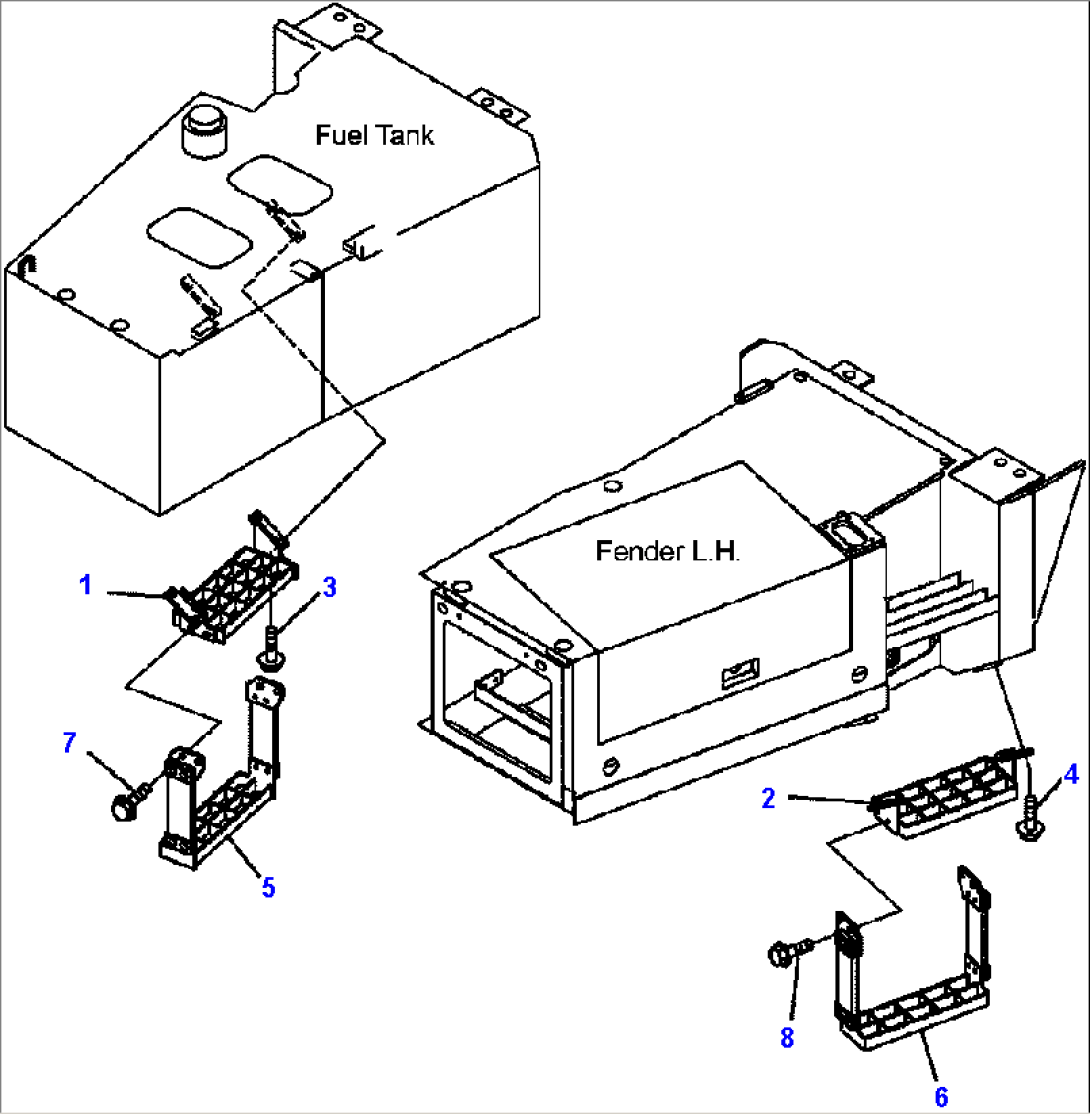

FIG. M3320-01A0 STEPS
Komatsu HM350-1L S/N A10001-UP · GUARD
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-54-19242 | STEP, MIDDLE | A10001-- | |
| 2 | 56B-54-19242 | STEP, MIDDLE | A10001-- | |
| 3 | 01435-01225 | BOLT | A10001-- | |
| 4 | 01435-01225 | BOLT | A10001-- | |
| 5 | 56B-54-19235 | STEP, LOWER | A10001-- | |
| 6 | 56B-54-19235 | STEP, LOWER | A10001-- | |
| 56B-54-19311 | PLATE, R.H. | A10001-- | ||
| 56B-54-19321 | PLATE, L.H. | A10001-- | ||
| 56B-54-19331 | BRACKET | A10001-- | ||
| 56B-54-19351 | RUBBER | A10001-- | ||
| 56B-54-19361 | PLATE | A10001-- | ||
| 56B-54-19371 | STEP | A10001-- | ||
| 416-904-1370 | SPACER | A10001-- | ||
| 01010-80835 | BOLT | A10001-- | ||
| 01010-80840 | BOLT | A10001-- | ||
| 01643-80823 | WASHER | A10001-- | ||
| 7 | 01435-01235 | BOLT | A10001-- | |
| 8 | 01435-01235 | BOLT | A10001-- |
