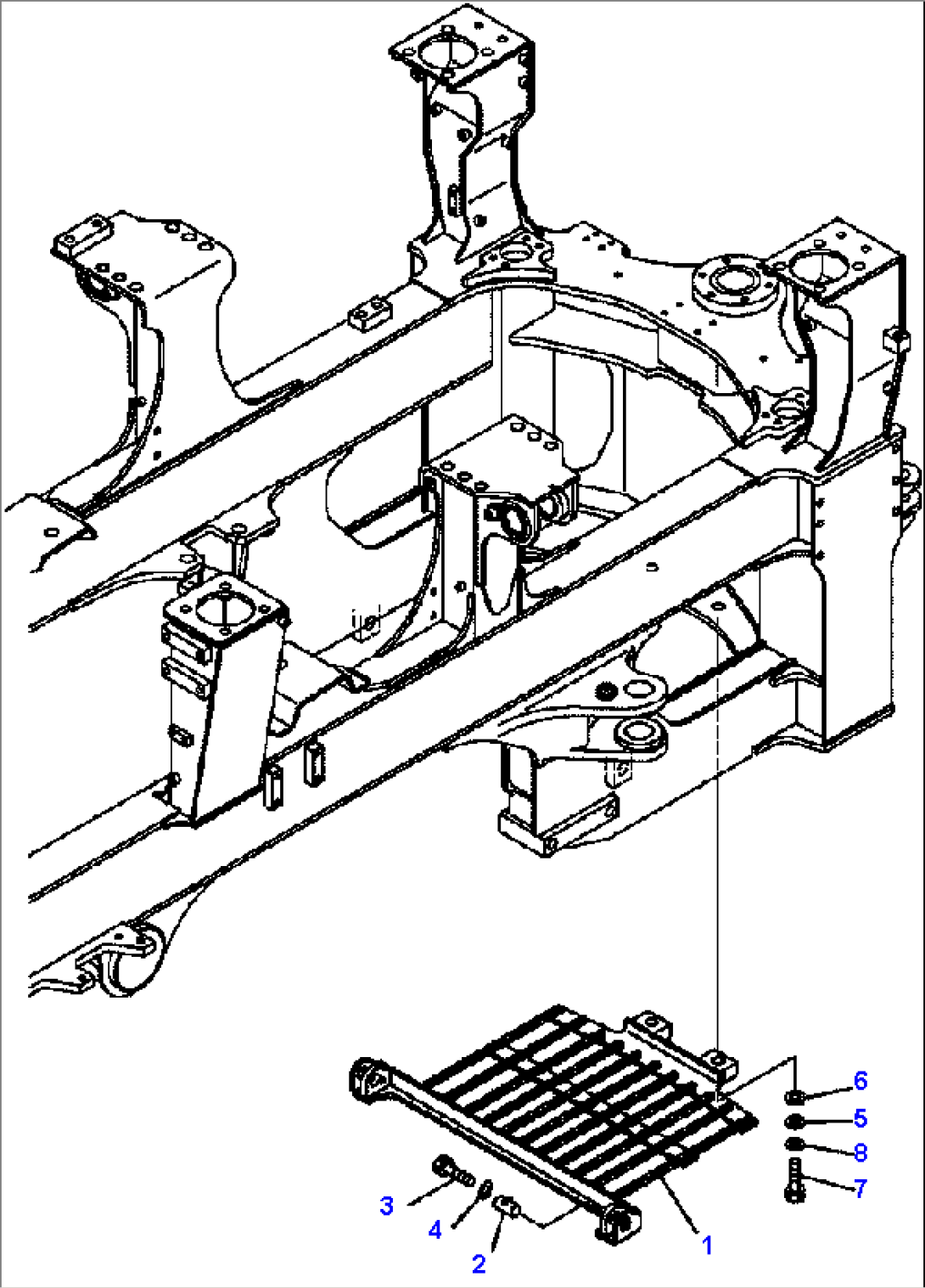

FIG. M3820-01A0 TRANSMISSION UNDER GUARD

Komatsu HM350-1L S/N A10001-UP · GUARD

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-54-18212GUARDA10001--
256B-54-18220SHAFTA10001--
301010-81020BOLTA10001--
401643-31032WASHERA10001--
5415-46-11370SPACERA10001--
6415-46-11380CUSHIONA10001--
701010-81235BOLTA10001--
801643-31232WASHERA10001--
