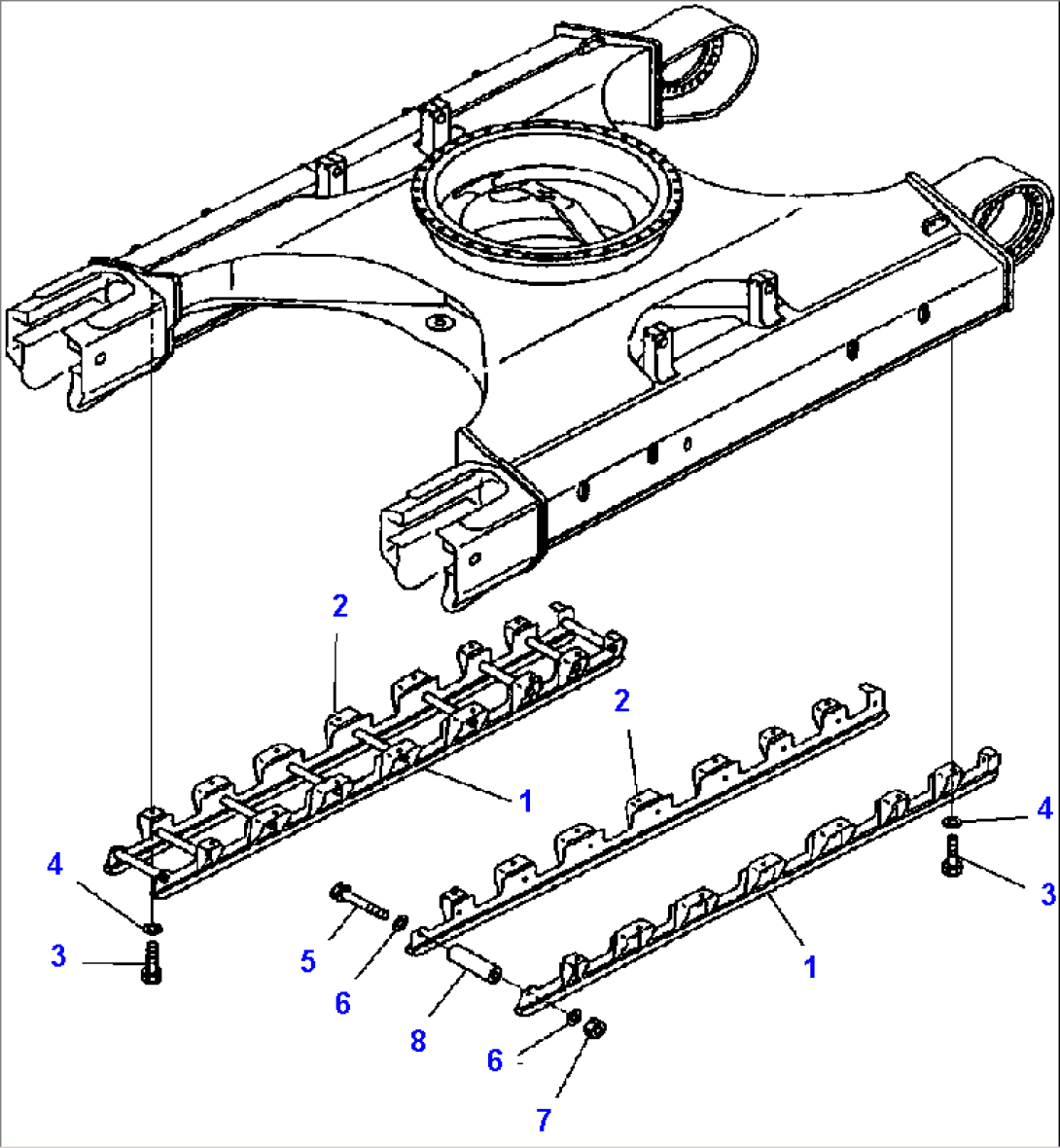

FIG. R1100-01B8 TRACK FRAME - FULL ROLLER GUARD
Komatsu PC400LC-6LM/PC400HD-6LM S/N A85001-UP · UNDER CARRIAGE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 208-30-67131 | GUARD, L.H. | A85001-- | |
| 2 | 208-30-67141 | GUARD, R.H | A85001-- | |
| 3 | 01010-62455 | BOLT | A85001-- | |
| 4 | 01643-32460 | WASHER | A85001-- | |
| 5 | 421-975-1230 | BOLT | A85001-- | |
| 6 | 01643-32460 | WASHER | A85001-- | |
| 7 | 01580-12419 | NUT | A85001-- | |
| 8 | 150-30-15553 | SPACER | A85001-- |
