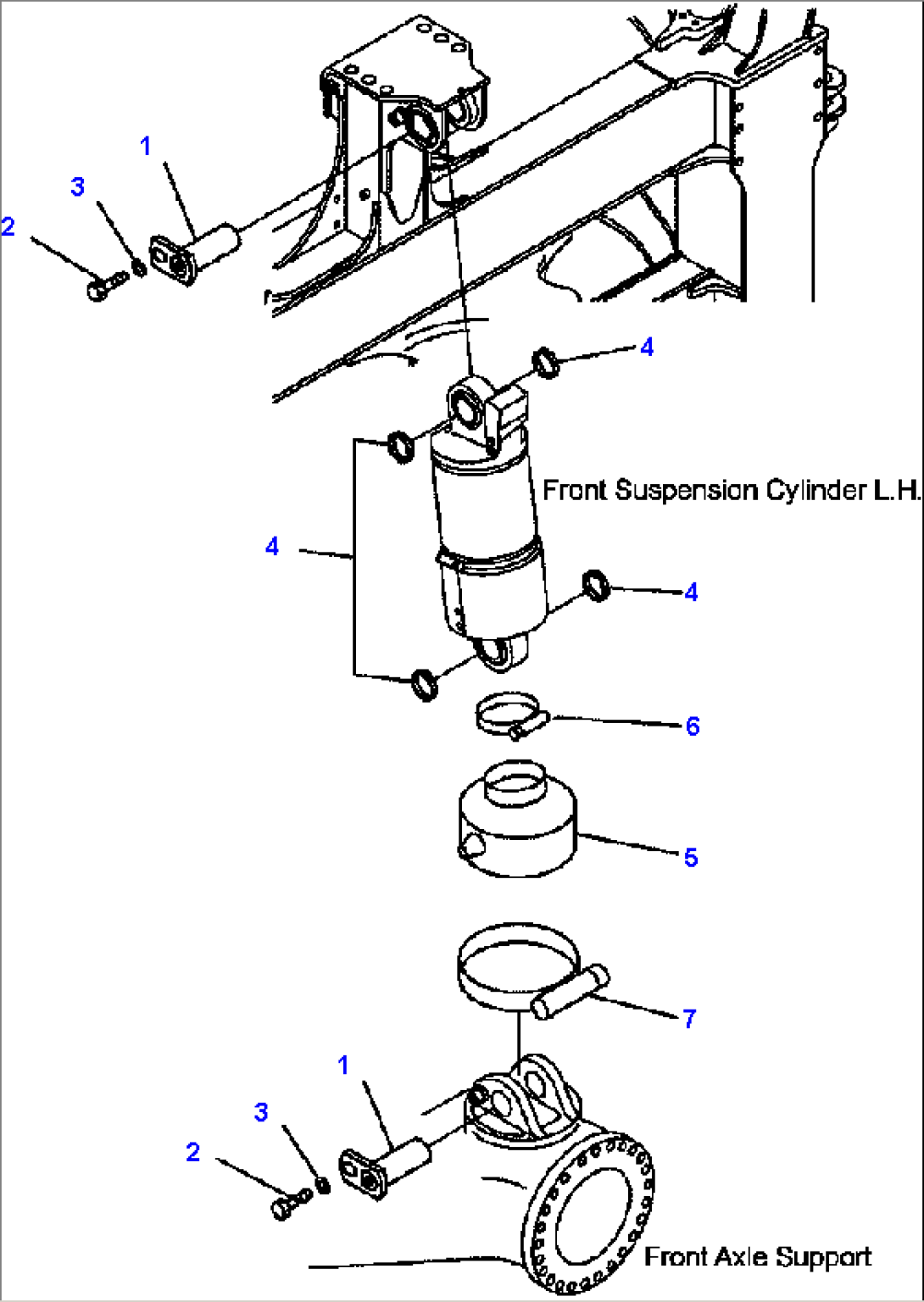

FIG. S3100-02A0 FRONT SUSPENSION (L.H.)

Komatsu HM350-1L S/N A10001-UP · SUSPENSION AND WHEEL RELATED PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156B-50-11211PINA10001--
201010-81425BOLTA10001--
3569-40-61710WASHERA10001--
456B-50-11240SPACERA10001--
556B-50-13222COVERA10001--
607281-11469CLAMPA10001--
7566-09-6A110CLAMPA10001--
