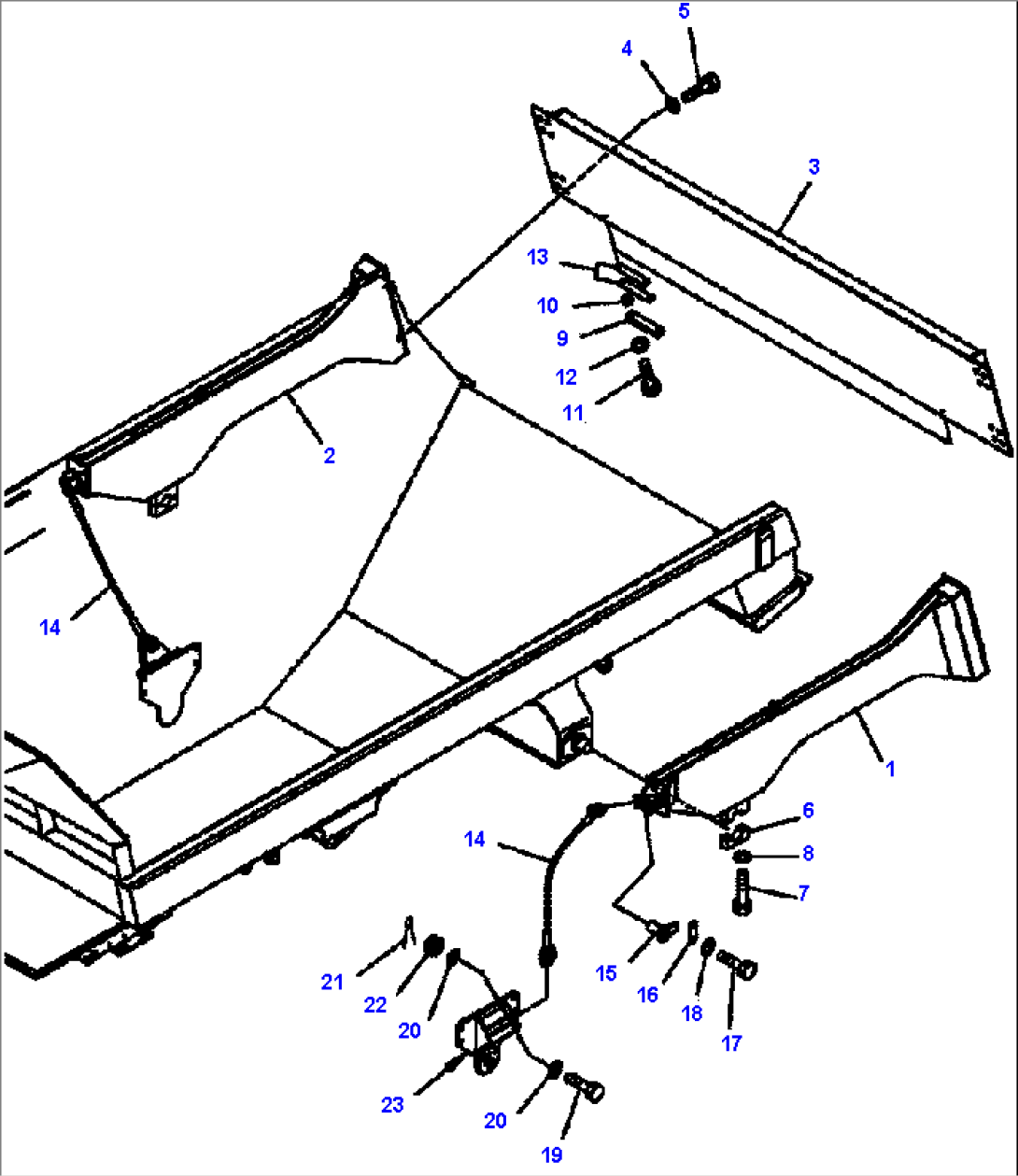

FIG. T3420-01A0A TAIL GATE

Komatsu HM350-1L S/N A10001-UP · WORK EQUIPMENT

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56C-83-14200TAIL GATE, SUBA10001--
156C-83-14111GATE, L.H.A10001--
256C-83-14121GATE, R.H.A10001--
356C-83-14131GATE, REARA10001--
420Y-09-11150SPACERA10001--
501010-82460BOLTA10001--
6287-70-13330CAPA10001--
701011-82410BOLTA10001--
801643-32460WASHERA10001--
956B-83-14170CUSHIONA10001--
10424-54-14230SPACERA10001--
1101010-81225BOLTA10001--
1201643-31232WASHERA10001--
1356B-83-14290SHIMA10001--
1456C-83-14160WIREA10001--
15565-81-27820PINA10001--
16281-70-15290PLATEA10001--
1701010-81430BOLTA10001--
1801643-31445WASHERA10001--
1901013-83615BOLTA10001--
2001643-33690WASHERA10001--
2104050-16065PIN, COTTERA10001--
2201590-33638NUTA10001--
