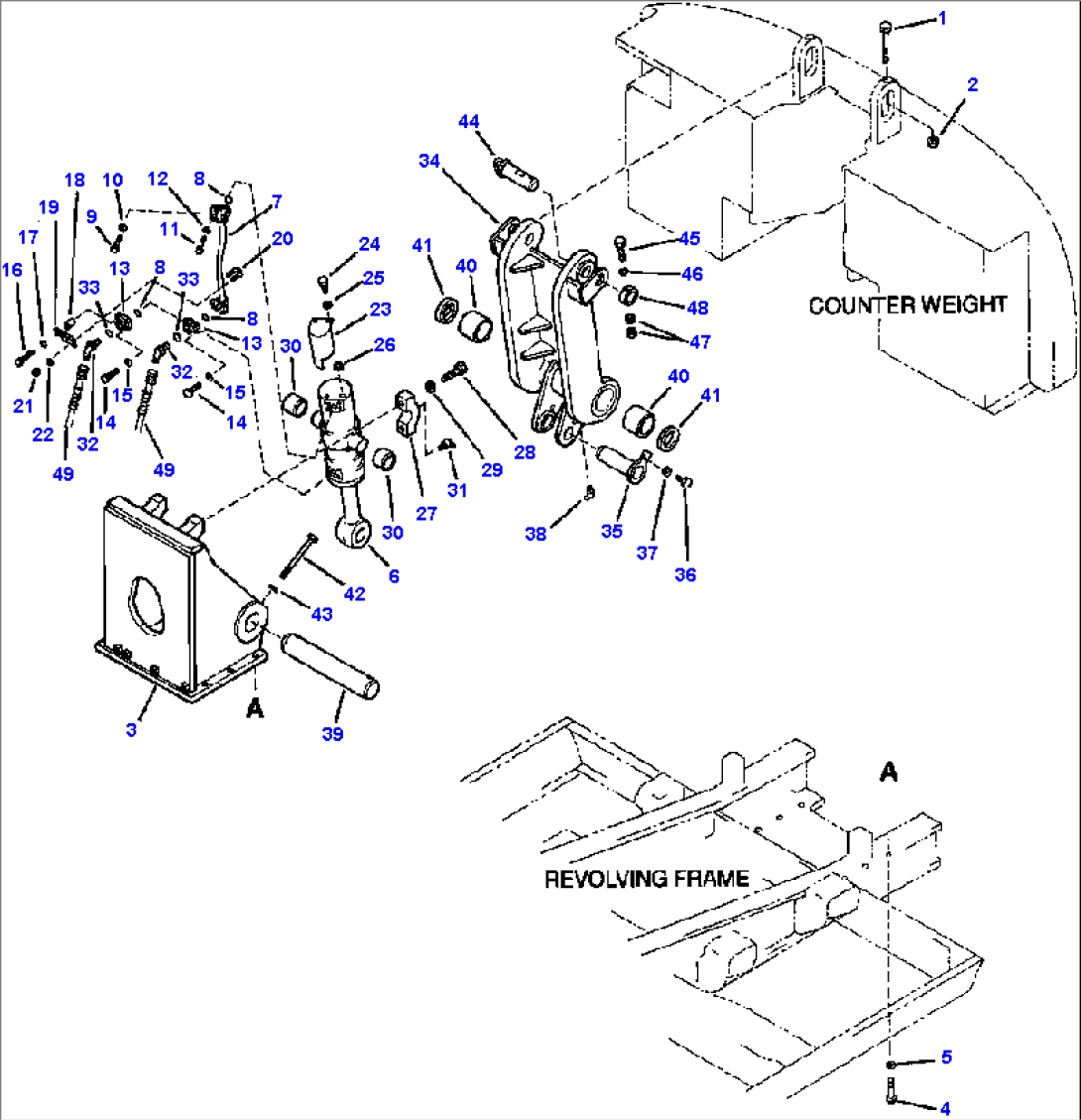

FIG. W1119-02A0 COUNTER WEIGHT REMOVER - COMPLETE ASSEMBLY

Komatsu PC400LC-6LM/PC400HD-6LM S/N A85001-UP · MISCELLANEOUS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
101016-52490BOLTA85001--
2208-46-68730NUTA85001--
3207-46-53132BRACKETA85001--
401010-82475BOLTA85001--
501643-32460WASHERA85001--
7207-62-32860TUBEA85001--
807000-13030O-RINGA85001--
901010-80840BOLTA85001--
1001643-30823WASHERA85001--
1101010-80855BOLTA85001--
1201643-30823WASHERA85001--
13207-62-32870FLANGEA85001--
1401010-80830BOLTA85001--
1501643-30823WASHERA85001--
1601010-80870BOLTA85001--
1701643-30823WASHERA85001--
18207-62-32890COLLARA85001--
19207-62-32880BRACKETA85001--
2007283-22738U-BOLTA85001--
2101599-01011NUTA85001--
2201643-31032WASHERA85001--
23207-62-32931COVERA85001--
2401010-81230BOLTA85001--
2501643-31232WASHERA85001--
26156-38-11450WASHERA85001--
27207-46-31550CAPA85001--
2801011-82700BOLTA85001--
2901643-32780WASHERA85001--
30207-46-31580BUSHINGA85001--
3107020-00900FITTING, GREASEA85001--
3207236-10315ELBOWA85001--
3307002-12034O-RINGA85001--
34207-46-31540LEVERA85001--
35207-46-31570PINA85001--
3601010-81655BOLTA85001--
3701643-31645WASHERA85001--
3807020-00675FITTING, GREASEA85001--
39207-46-31560SHAFTA85001--
40207-70-61521BUSHINGA85001--
4107145-00110SEALA85001--
4201011-82090BOLTA85001--
4301643-32060WASHERA85001--
44207-46-32190PINA85001--
4501011-81225BOLTA85001--
4601643-31232WASHERA85001--
4701580-11210NUTA85001--
48207-46-32210COLLARA85001--
