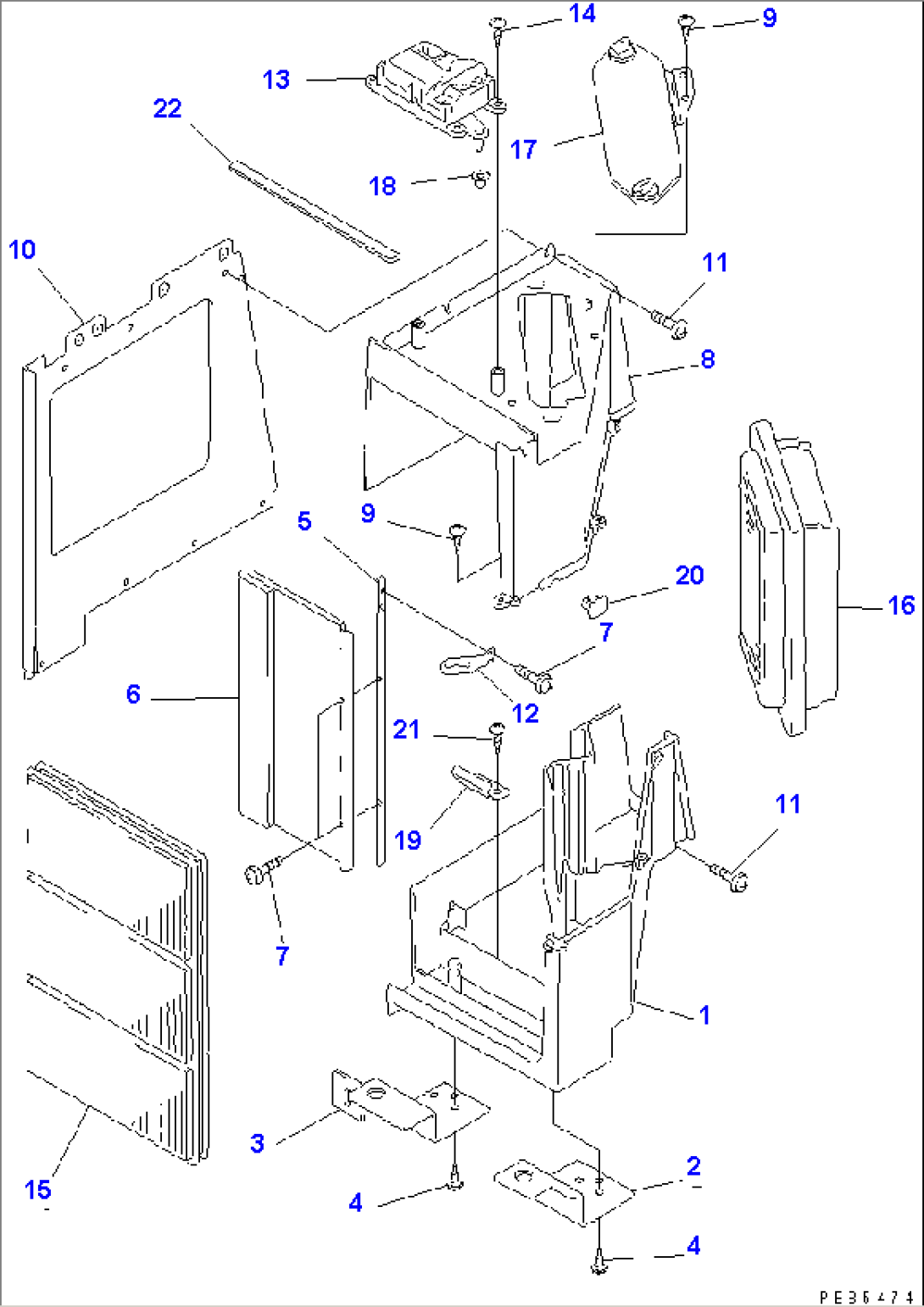

FILTER BOX ASS'Y (FOR AIR CONDITIONER)(#K30055-K31999)

Komatsu PC750LC-6K-01 S/N K30001-UP · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
20Y-979-3711UNIT ASS'YK30055-K31999
ND146340-0471FILTER BOX ASS'YK30055-K31999
1ND017321-3090CASEK30055-K31999
2ND146525-5231BRACKETK30055-K31999
3ND146525-5221BRACKETK30055-K31999
4ND90930-06141SCREWK30055-K31999
5ND116662-4280SHAFTK30055-K31999
6ND116650-7130DOOR ASS'YK30055-K31999
7ND91310-03081SCREWK30055-K31999
8ND017321-3080CASEK30055-K31999
9ND949001-1730SCREWK30055-K31999
10ND017321-3100CASEK30055-K31999
11ND949007-1380SCREWK30055-K31999
12ND017732-4910LEVERK30055-K31999
13ND063700-5731SERVO MOTOR ASS'YK30055-K31999
14ND90930-05208SCREWK30055-K31999
1520Y-979-3380FILTERK30055-K31999
16569-07-61190ELEMENTK30055-K31999
17ND146370-6470COVER ASS'YK30055-K31999
18195-Z11-6280BUSHINGK30055-K31999
19ND146525-5210BRACKETK30055-K31999
20ND146625-7620BUSHINGK30055-K31999
21ND90930-05101SCREWK30055-K31999
22ND14668-9080PACKINGK30055-K31999
