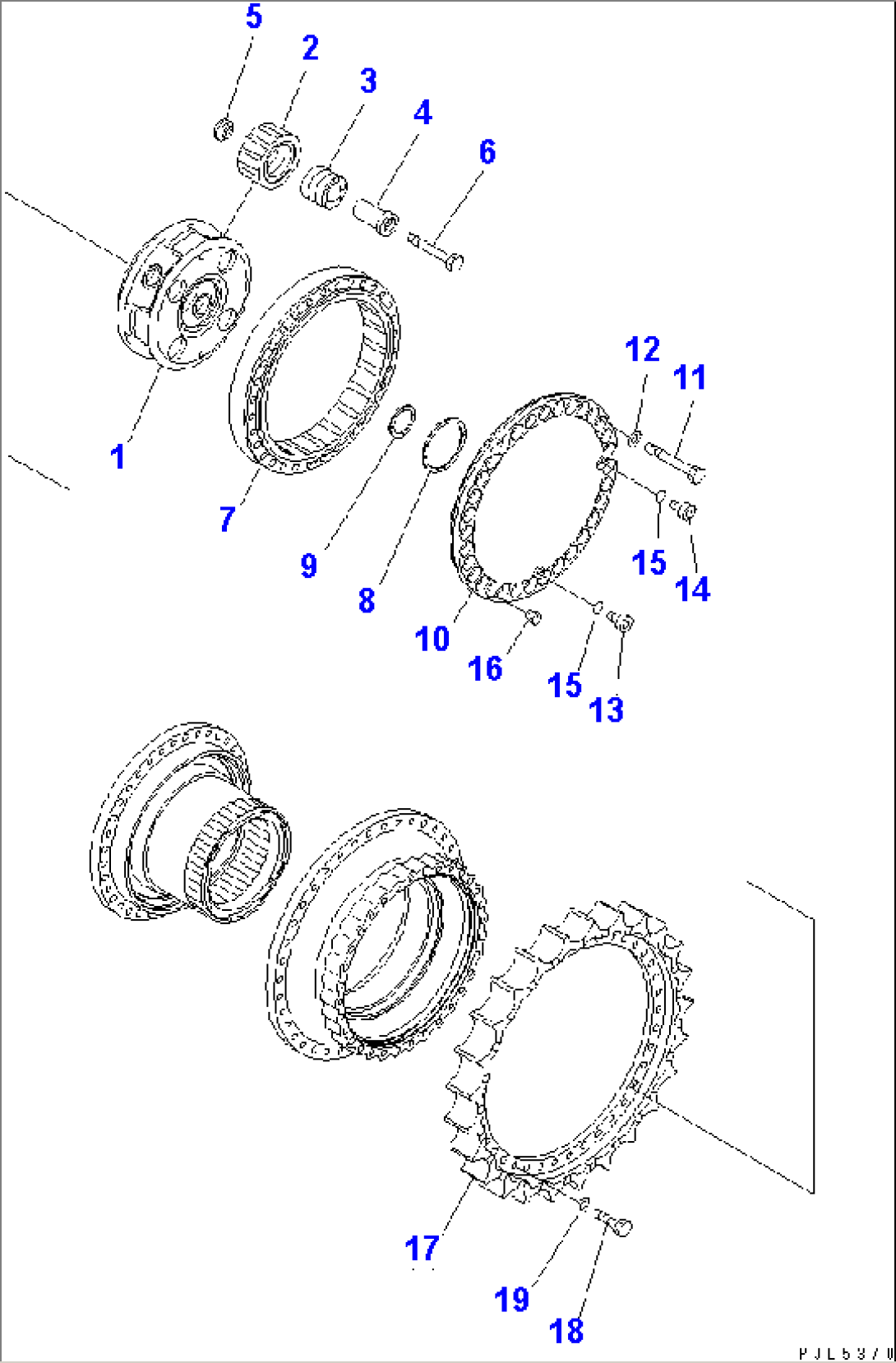

FINAL DRIVE (3RD CARRIER AND SPROCKET) (SUPPLY ONLY)

Komatsu PC1250SP-7 S/N 20001-UP · SERVICE KIT AND COMPONENT PARTS

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
21N-27-00130FINAL DRIVE ASS'Y20001-
21N-27-00140FINAL DRIVE ASS'Y20001-
121N-27-31150CARRIER20001-
221N-27-31120GEAR20001-
321N-27-31210BEARING20001-
421N-27-31221PIN20001-
521N-27-31231HOLDER20001-
601011-82450BOLT20001-
721N-27-31130GEAR20001-
8209-27-71360THRUST WASHER20001-
9207-27-52270SPACER20001-
1021N-27-31161COVER20001-
1101011-82465BOLT20001-
1201643-32460WASHER20001-
13209-27-61510PLUG20001-
1407040-13016PLUG20001-
1507002-13034O-RING20001-
1607049-01215PLUG20001-
1721N-27-31191TEETH20001-
1801010-82475BOLT20001-
1901643-32460WASHER20001-
