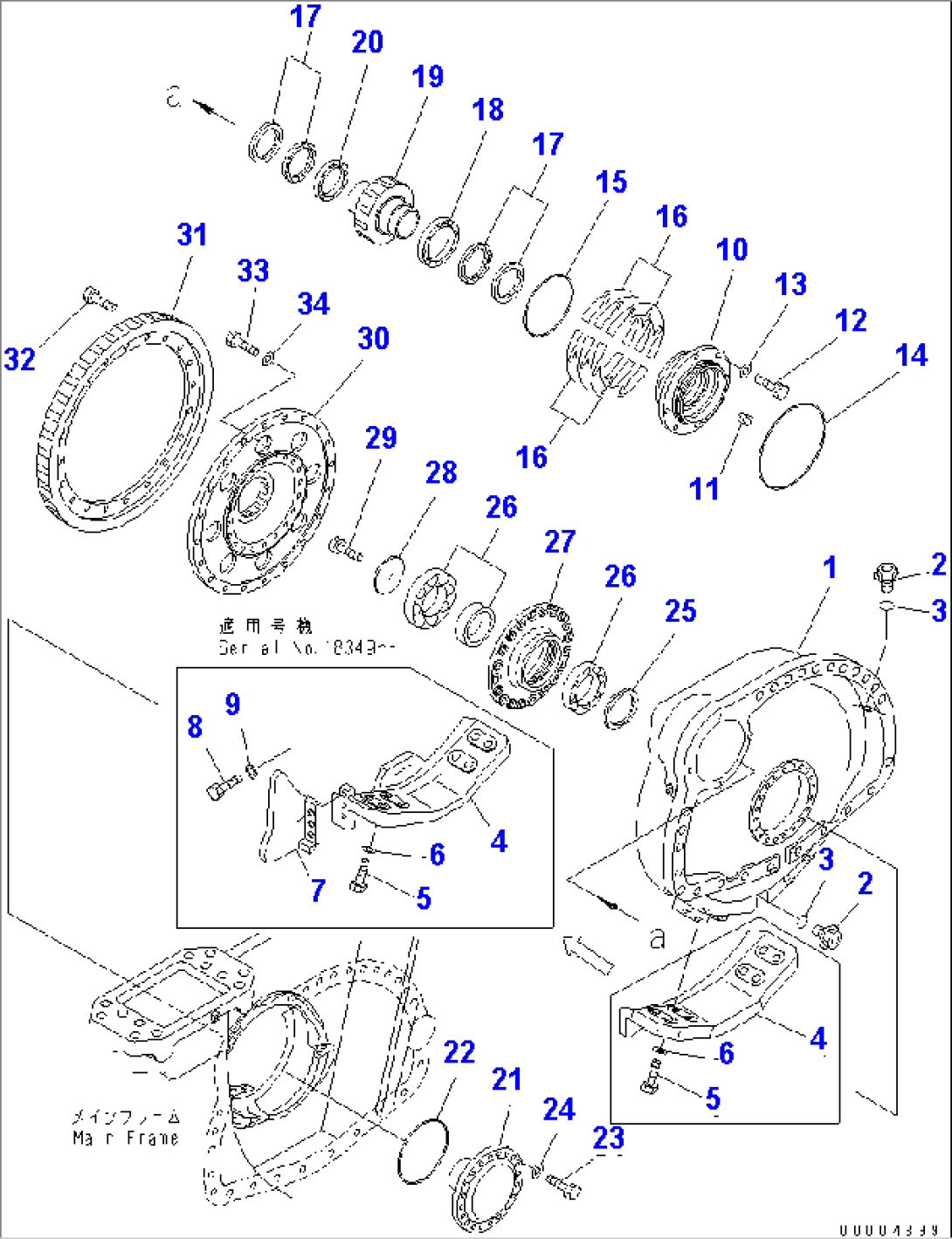

FINAL DRIVE (CASE) (R.H.)
Komatsu D375A-5D S/N 17743-UP (-50CENT. SPEC.) · POWER TRAIN AND FINAL DRIVE
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 195-27-00661 | FINAL DRIVE ASS'Y | 18349- | ||
| 195-27-00436 | FINAL DRIVE ASS'Y | 17743-18348 | ||
| 1 | 195-27-34221 | CASE | 17743- | |
| 2 | 07044-13620 | PLUG | 17743- | |
| 3 | 07002-53634 | O-RING | 17743- | |
| 4 | 195-27-41160 | GUARD | 18349- | |
| 4 | 195-27-31161 | GUARD | 17743-18348 | |
| 5 | 01010-82775 | BOLT | 17743- | |
| 6 | 01643-32780 | WASHER | 17743- | |
| 7 | 195-30-62280 | COVER | 18349- | |
| 8 | 01010-62060 | BOLT | 18349- | |
| 9 | 01643-32060 | WASHER | 18349- | |
| 10 | 195-27-31180 | CAGE | 17743- | |
| 11 | 07049-01620 | PLUG | 17743- | |
| 12 | 01010-81645 | BOLT | 17743- | |
| 13 | 01643-31645 | WASHER | 17743- | |
| 14 | 07000-55220 | O-RING | 18349- | |
| 14 | 07000-45220 | O-RING | 17743-18348 | |
| 15 | 07000-55230 | O-RING | 18349- | |
| 15 | 07000-45230 | O-RING | 17743-18348 | |
| 16 | 195-27-00060 | SHIM ASS'Y | 17743- | |
| 17 | 195-27-31670 | SEAL | 17743- | |
| 18 | 06002-32026 | BEARING | 17743- | |
| 19 | 195-27-31210 | GEAR | 17743- | |
| 20 | 195-09-33270 | BEARING | 18349- | |
| 20 | 06002-32024 | BEARING | 17743-18348 | |
| 21 | 195-27-31220 | SHAFT | 17743- | |
| 22 | 07000-55240 | O-RING | 18349- | |
| 22 | 07000-45240 | O-RING | 17743-18348 | |
| 23 | 01010-81655 | BOLT | 17743- | |
| 24 | 01643-31645 | WASHER | 17743- | |
| 25 | 195-27-31230 | COLLAR | 17743- | |
| 26 | 195-09-18380 | BEARING | 17743- | |
| 27 | 195-27-31250 | BOSS | 17743- | |
| 28 | 195-27-31240 | HOLDER | 17743- | |
| 29 | 01010-82050 | BOLT | 17743- | |
| 30 | 195-27-31260 | HUB | 17743- | |
| 31 | 195-27-31271 | GEAR | 17743- | |
| 32 | 01010-82050 | BOLT | 17743- | |
| 33 | 01010-81650 | BOLT | 17743- | |
| 34 | 01643-31645 | WASHER | 17743- |
