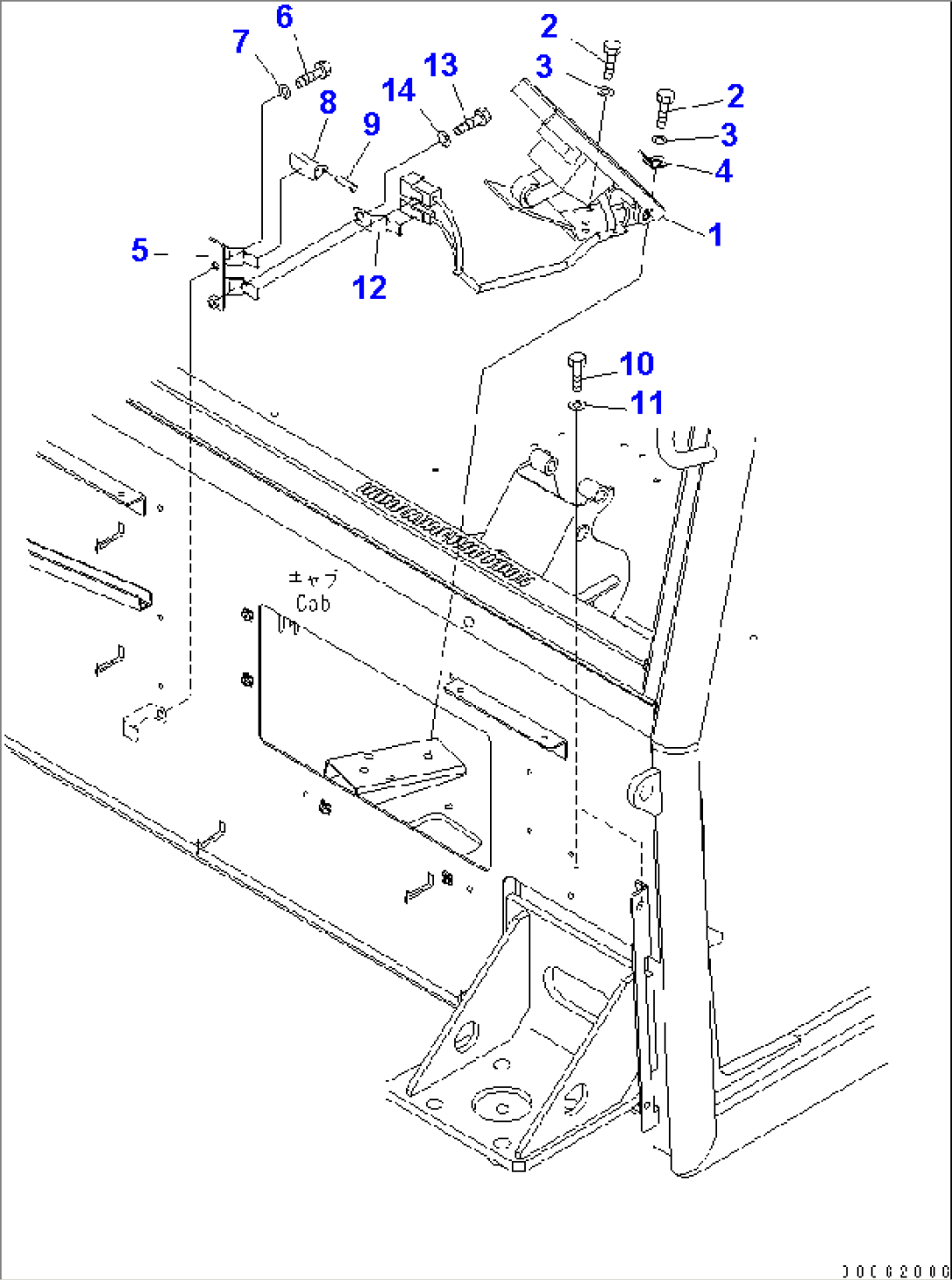

FLOOR (ACCELERATOR PEDAL) (LIMITED SLIP DIF.)(#2001-)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-16-07021PEDAL ASS'Y2462-
1702-16-07020PEDAL ASS'Y(2462-2608)
1729-14-12000PEDAL2001-2461
201010-80820BOLT2001-
301643-30823WASHER2001-
442C-54-22330PLATE2462-
4426-43-31211PLATE2001-2461
556B-06-26371BRACKET2001-
601010-80816BOLT2001-
701643-30823WASHER2001-
808192-23810CONNECTOR2001-
908191-00770PLUG2001-
1001010-80816BOLT2001-
1101643-30823WASHER2001-
1208193-20010CLIP2001-
1301010-80816BOLT2001-
1401643-30823WASHER2001-
