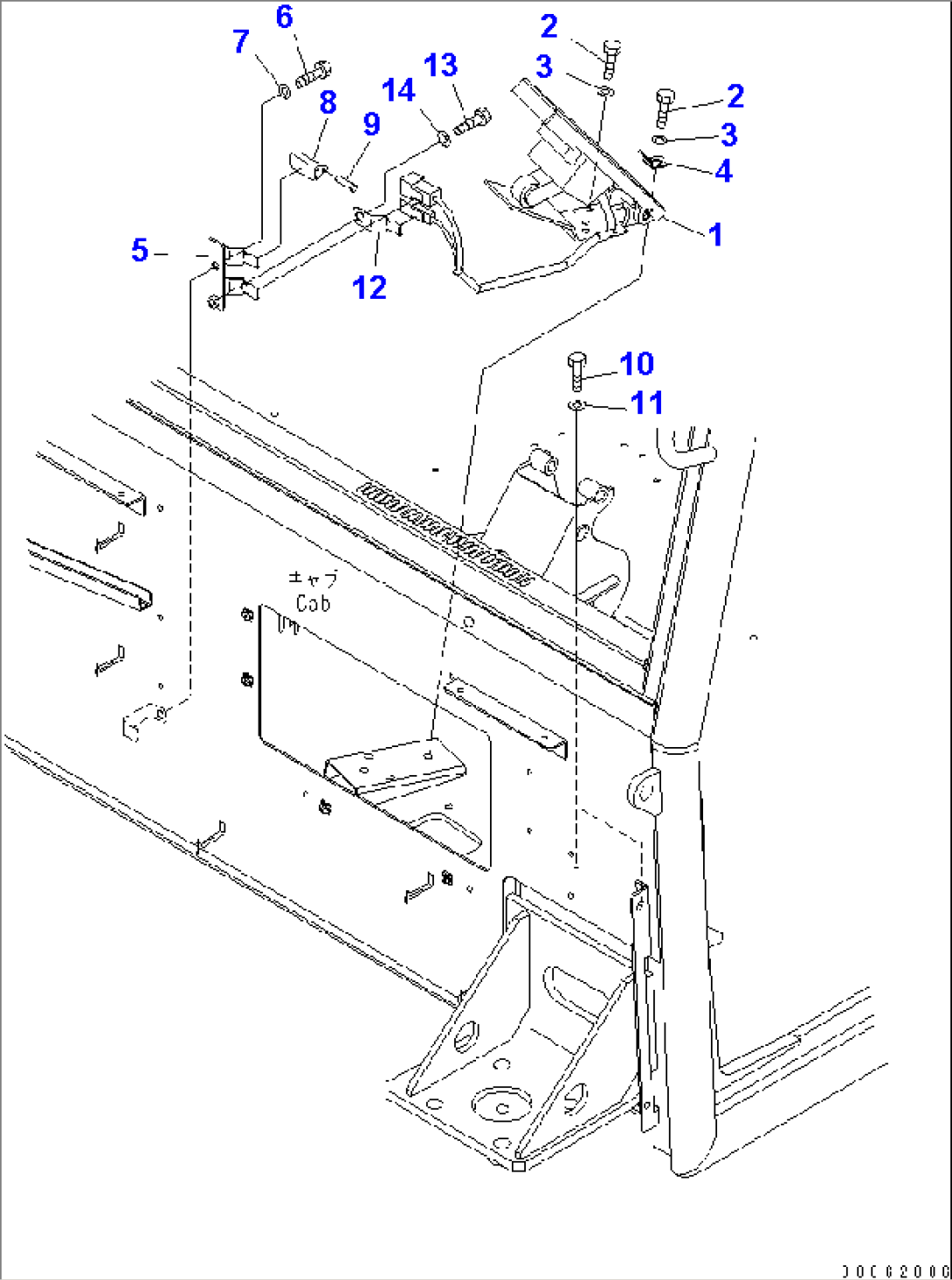

FLOOR (ACCELERATOR PEDAL)(#2001-2610)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1702-16-07020PEDAL ASS'Y2574-@
1729-14-12000PEDAL2242-2573
1426-43-31111PEDAL2001-2241
201010-80820BOLT2001-@
301643-30823WASHER2001-@
442C-54-22330PLATE2574-@
4426-43-31211PLATE2001-2573
556B-06-26371BRACKET2001-@
601010-80816BOLT2001-@
701643-30823WASHER2001-@
808192-23810CONNECTOR2001-@
908191-00770PLUG2001-@
1001010-80816BOLT2001-@
1101643-30823WASHER2001-@
1208193-20010CLIP2001-@
1301010-80816BOLT2001-@
1401643-30823WASHER2001-@
