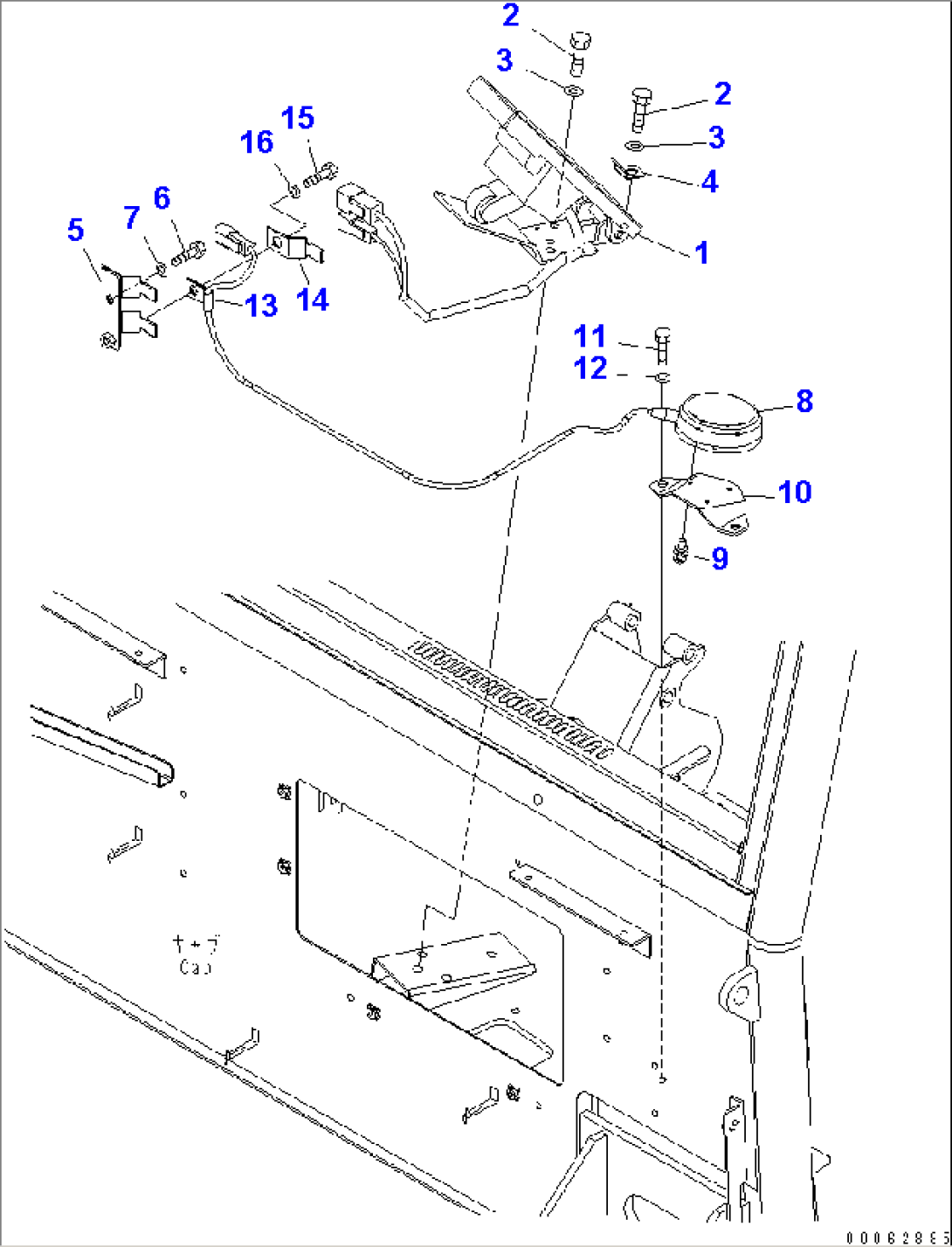

FLOOR (ACCELERATOR PEDAL)(#7001-)
Komatsu HM350-2R S/N 7001-7029 (W/O EGR) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 702-16-07021 | PEDAL ASS'Y | 7016- | |
| 1 | 702-16-07020 | PEDAL ASS'Y | (7016-7029) | |
| 1 | 729-14-12000 | PEDAL | 7001-7015 | |
| 2 | 01010-80820 | BOLT | 7001- | |
| 3 | 01643-30823 | WASHER | 7001- | |
| 4 | 42C-54-22330 | PLATE | 7016- | |
| 4 | 426-43-31211 | PLATE | 7001-7015 | |
| 5 | 56B-06-26371 | BRACKET | 7001- | |
| 6 | 01010-80816 | BOLT | 7001- | |
| 7 | 01643-30823 | WASHER | 7001- | |
| 8 | 56B-06-16820 | SWITCH | 7001- | |
| 9 | 01023-70412 | SCREW | 7001- | |
| 10 | 56E-06-26351 | BRACKET | 7001- | |
| 11 | 01010-80816 | BOLT | 7001- | |
| 12 | 01643-30823 | WASHER | 7001- | |
| 13 | 04434-50808 | CLIP | 7001- | |
| 14 | 08193-20010 | CLIP | 7001- | |
| 15 | 01010-80816 | BOLT | 7001- | |
| 16 | 01643-30823 | WASHER | 7001- |
