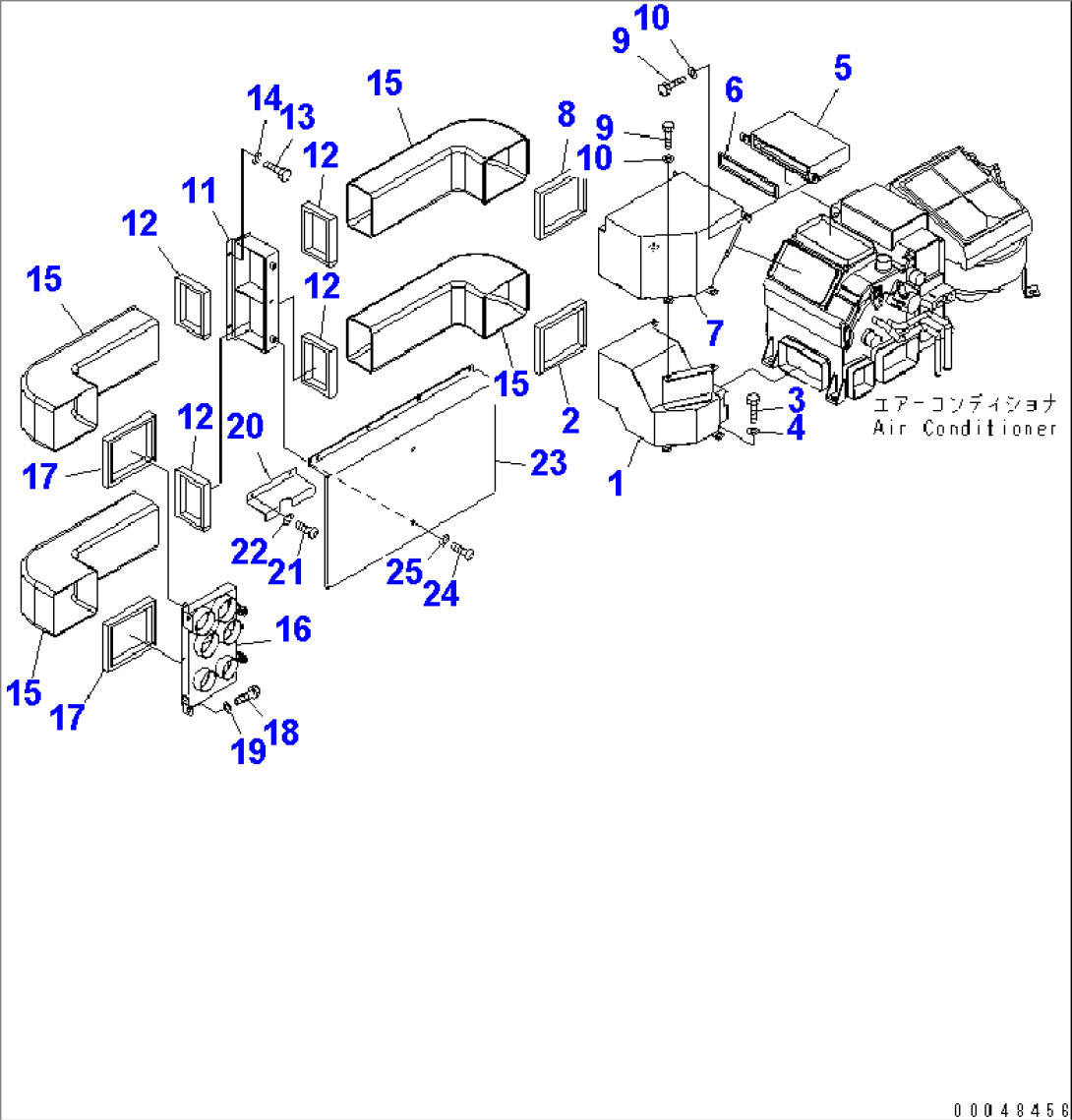

FLOOR (AIR CONDITIONER DUCT) (SIDE)(#2001-2461)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) (FOR EU) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156E-07-22111DUCT2001-2461
256E-07-22250URETHANE2001-2461
301010-80816BOLT2001-2461
401643-30823WASHER2001-2461
556E-07-22121DUCT2001-2461
656E-07-22260URETHANE2001-2461
756E-07-22131DUCT2001-2461
856E-07-22250URETHANE2001-2461
901010-80816BOLT2001-2461
1001643-30823WASHER2001-2461
1156E-07-22141BRACKET2001-2461
1256E-07-22271SEAL2001-2461
1301010-80610BOLT2001-2461
1401643-30623WASHER2001-2461
1556E-07-22150DUCT2001-2461
1656E-07-22161BRACKET2001-2461
1756E-07-22250URETHANE2001-2461
1801010-80816BOLT2001-2461
1901643-30823WASHER2001-2461
2056E-07-22421COVER2001-2461
2101245-00616SCREW2001-2461
2201643-70623WASHER2001-2461
2356E-07-22432COVER2001-2461
2401245-00616SCREW2001-2461
2501643-70623WASHER2001-2461
