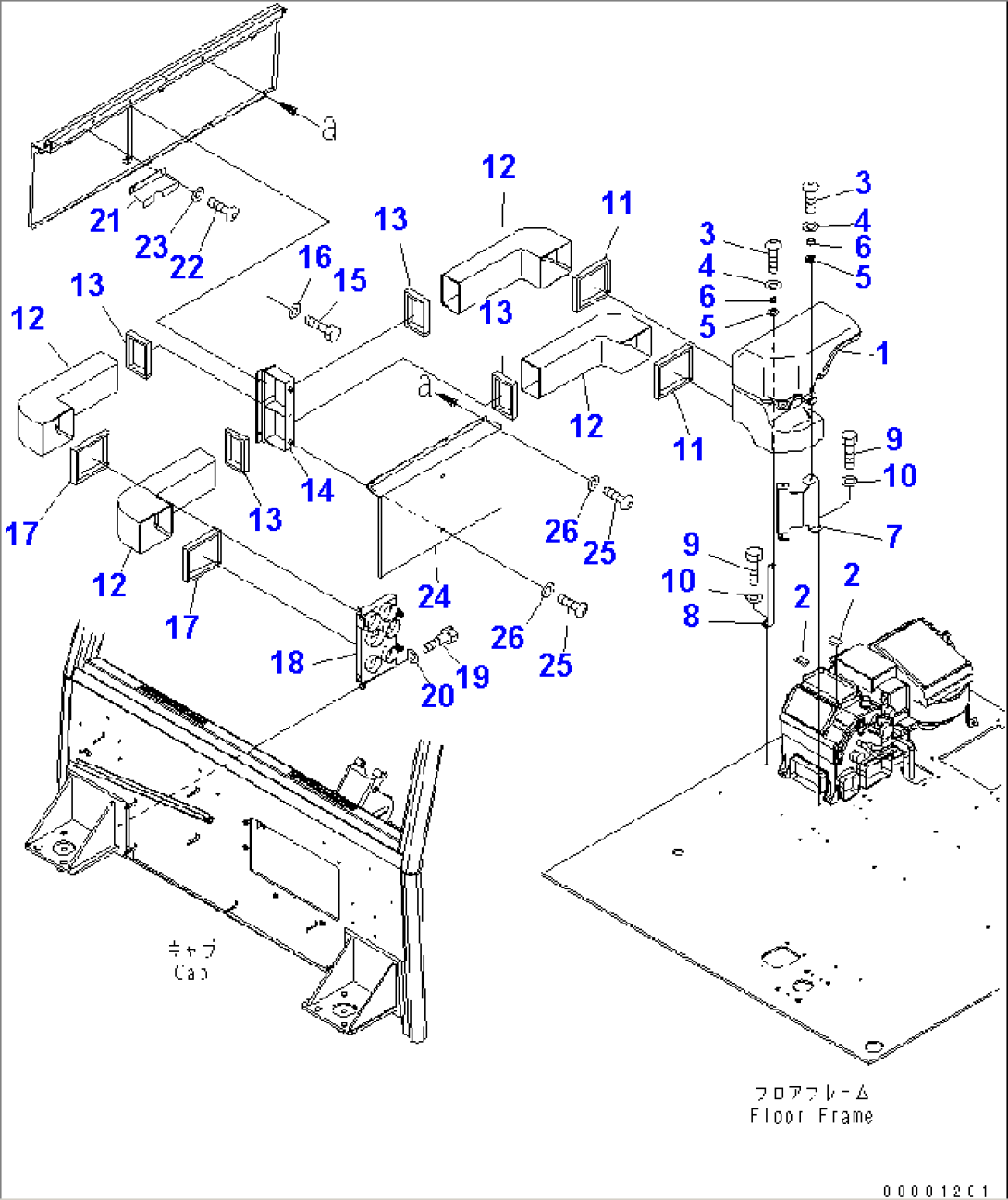

FLOOR (AIR CONDITIONER DUCT) (SIDE)(#2207-)

Komatsu HM350-2 S/N 2001-2218 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156E-07-22460DUCT ASS'Y2207-
256E-07-22550URETHANE2207-
301245-00616SCREW2207-
401643-30623WASHER2207-
5426-56-31870WASHER2207-
6426-56-31890COLLAR2207-
756E-07-22390BRACKET2207-
856E-07-22451BRACKET2207-
901010-80816BOLT2207-
1001643-30823WASHER2207-
1156E-07-22250URETHANE2207-
1256E-07-22150DUCT2207-
1356E-07-22271SEAL2207-
1456E-07-22141BRACKET2207-
1501010-80610BOLT2207-
1601643-30623WASHER2207-
1756E-07-22250URETHANE2207-
1856E-07-22161BRACKET2207-
1901010-80816BOLT2207-
2001643-30823WASHER2207-
2156E-07-22421COVER2207-
2201245-00616SCREW2207-
2301643-70623WASHER2207-
2456E-07-22432COVER2207-
2501245-00616SCREW2207-
2601643-70623WASHER2207-
