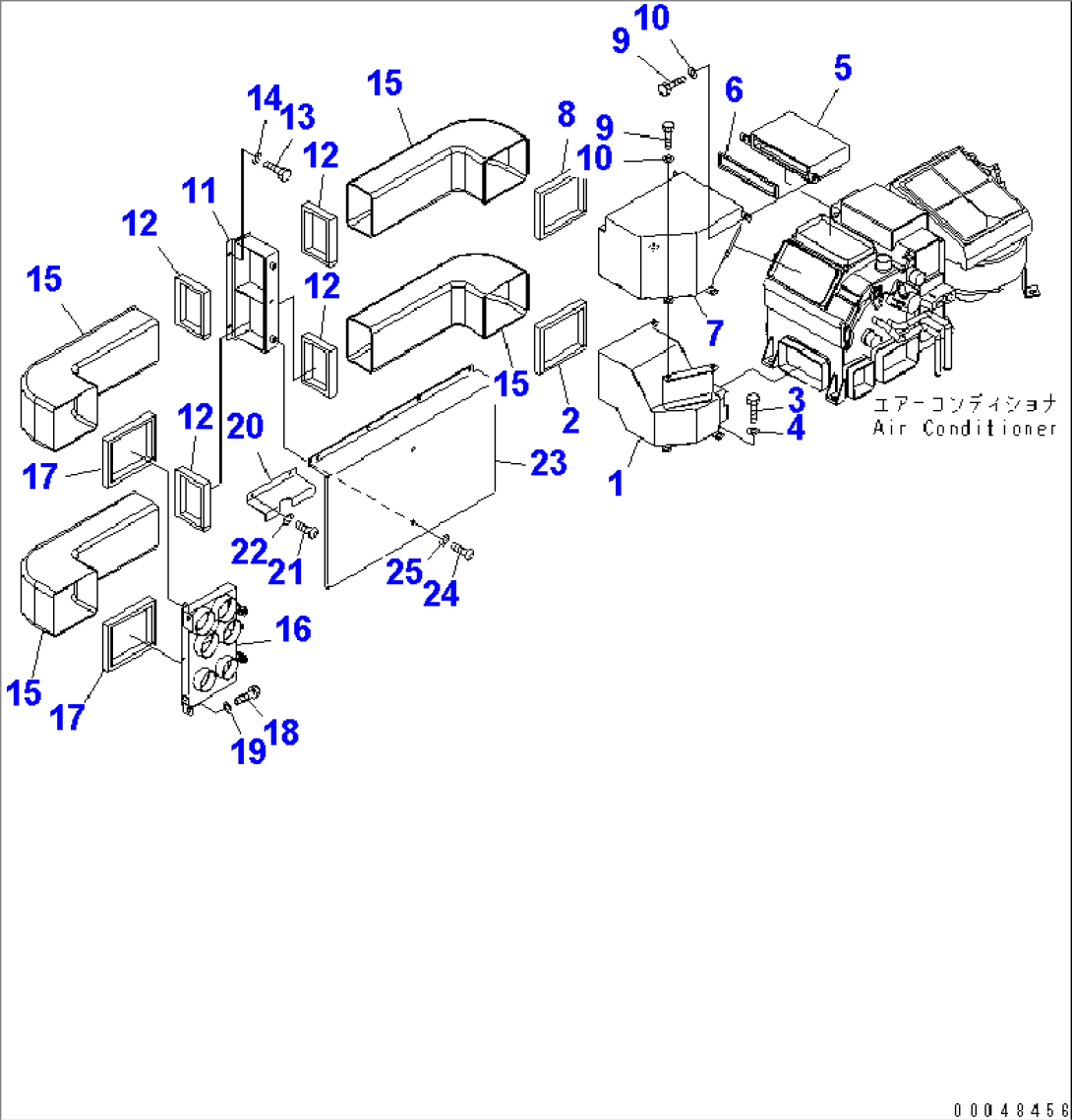

FLOOR (AIR CONDITIONER DUCT) (SIDE)(#7001-7011)

Komatsu HM400-2R S/N 7001-7078 · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
156E-07-22111DUCT7001-7011
256E-07-22250URETHANE7001-7011
301010-80816BOLT7001-7011
401643-30823WASHER7001-7011
556E-07-22121DUCT7001-7011
656E-07-22260URETHANE7001-7011
756E-07-22131DUCT7001-7011
856E-07-22250URETHANE7001-7011
901010-80816BOLT7001-7011
1001643-30823WASHER7001-7011
1156E-07-22141BRACKET7001-7011
1256E-07-22271SEAL7001-7011
1301010-80610BOLT7001-7011
1401643-30623WASHER7001-7011
1556E-07-22150DUCT7001-7011
1656E-07-22161BRACKET7001-7011
1756E-07-22250URETHANE7001-7011
1801010-80816BOLT7001-7011
1901643-30823WASHER7001-7011
2056E-07-22421COVER7001-7011
2101245-00616SCREW7001-7011
2201643-70623WASHER7001-7011
2356E-07-22432COVER7001-7011
2401245-00616SCREW7001-7011
2501643-70623WASHER7001-7011
