FLOOR (AIR CONDITIONER DUCT) (SIDE)(#7012-)

Komatsu HM400-2R S/N 7001-7078 · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

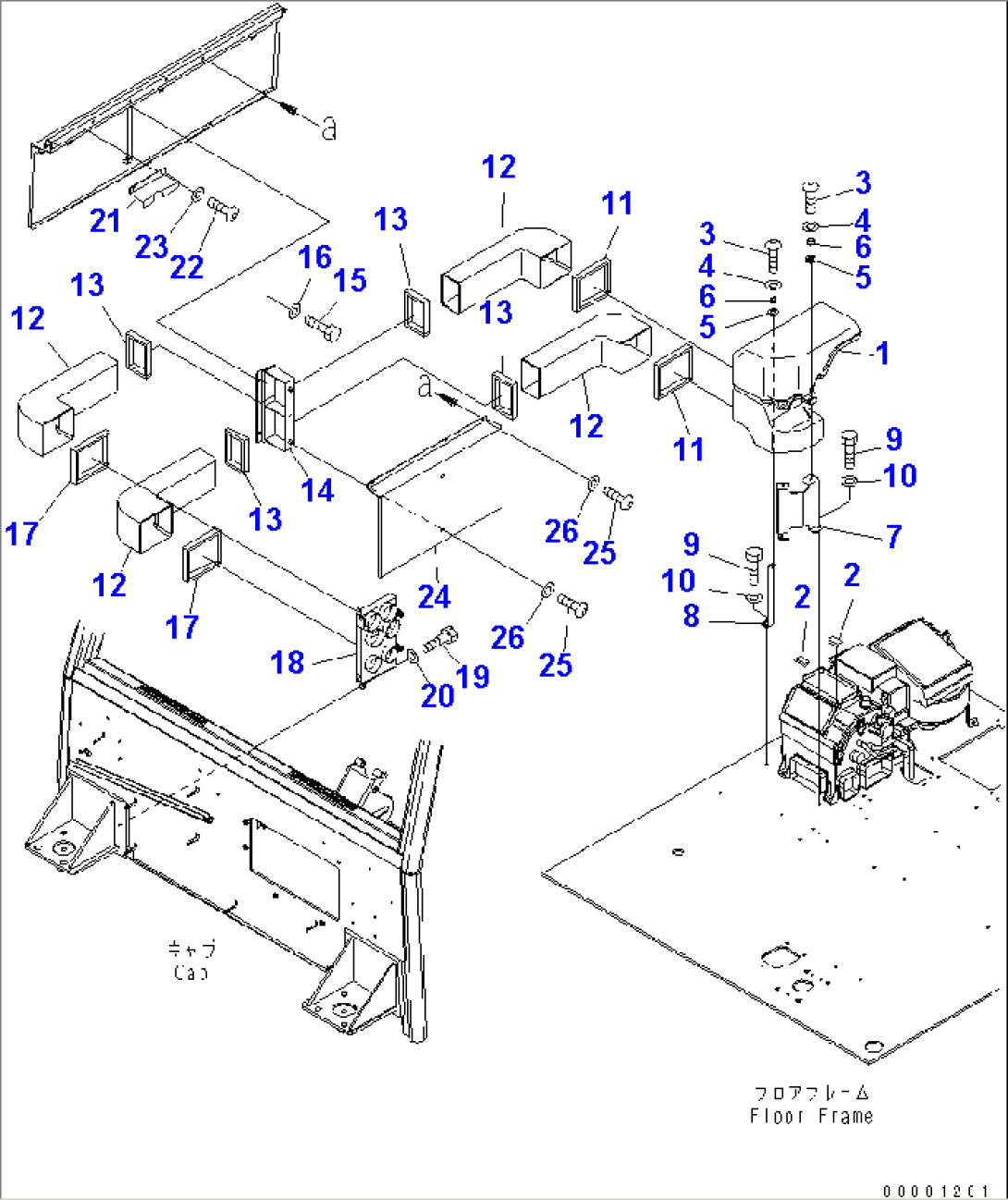

Поз.Номер деталиНаименованиеКол-воСерийный номер
156E-07-22460DUCT ASS'Y7012-
256E-07-22550URETHANE7012-
301245-00616SCREW7012-
401643-30623WASHER7012-
5426-56-31870WASHER7012-
6426-56-31890COLLAR7012-
756E-07-22390BRACKET7012-
856E-07-22451BRACKET7012-
901010-80816BOLT7012-
1001643-30823WASHER7012-
1156E-07-22250URETHANE7012-
1256E-07-22150DUCT7012-
1356E-07-22271SEAL7012-
1456E-07-22141BRACKET7012-
1501010-80610BOLT7012-
1601643-30623WASHER7012-
1756E-07-22250URETHANE7012-
1856E-07-22161BRACKET7012-
1901010-80816BOLT7012-
2001643-30823WASHER7012-
2156E-07-22421COVER7012-
2201245-00616SCREW7012-
2301643-70623WASHER7012-
2456E-07-22432COVER7012-
2501245-00616SCREW7012-
2601643-70623WASHER7012-
