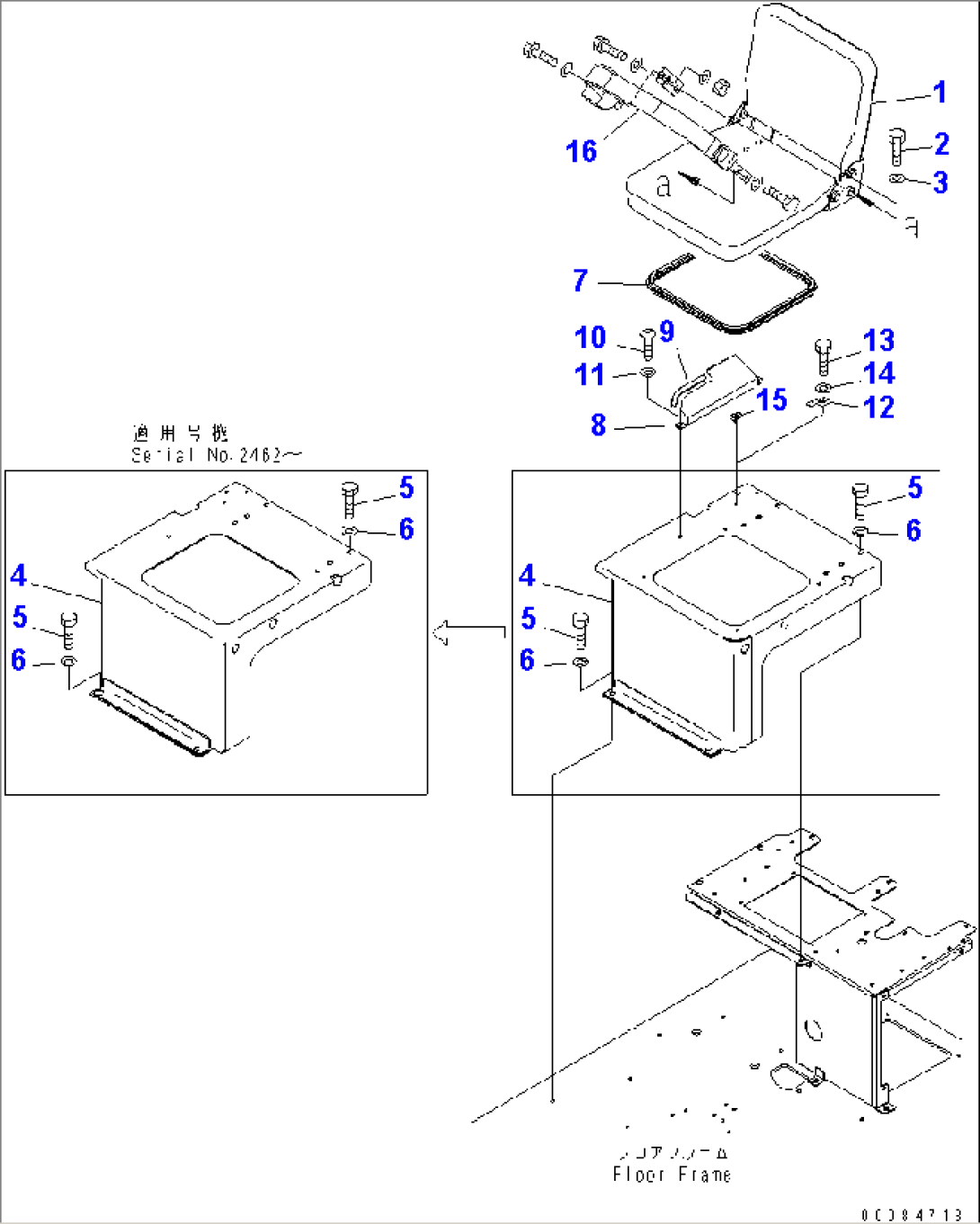

FLOOR (AUXILIARY SEAT) (FOR JAPAN)(#2001-)

Komatsu HM400-2 S/N 2001-2632 (ECOT3) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
1561-57-81300SEAT2001-
201010-81020BOLT2001-
301643-31032WASHER2001-
456E-54-25710BRACKET2462-
456E-54-25712BRACKET2001-2461
501010-81020BOLT2001-
601643-31032WASHER2001-
756B-54-15741SEAL2001-
8561-54-83440COVER2001-
9561-06-86210FINISHER2001-
1001245-00616SCREW2001-
1101643-30623WASHER2001-
1208053-01510CLIP2001-
1301010-81016BOLT2001-
1401643-31032WASHER2001-
1508059-00310CLIP2001-
16418-57-31040SEAT BELT2001-
