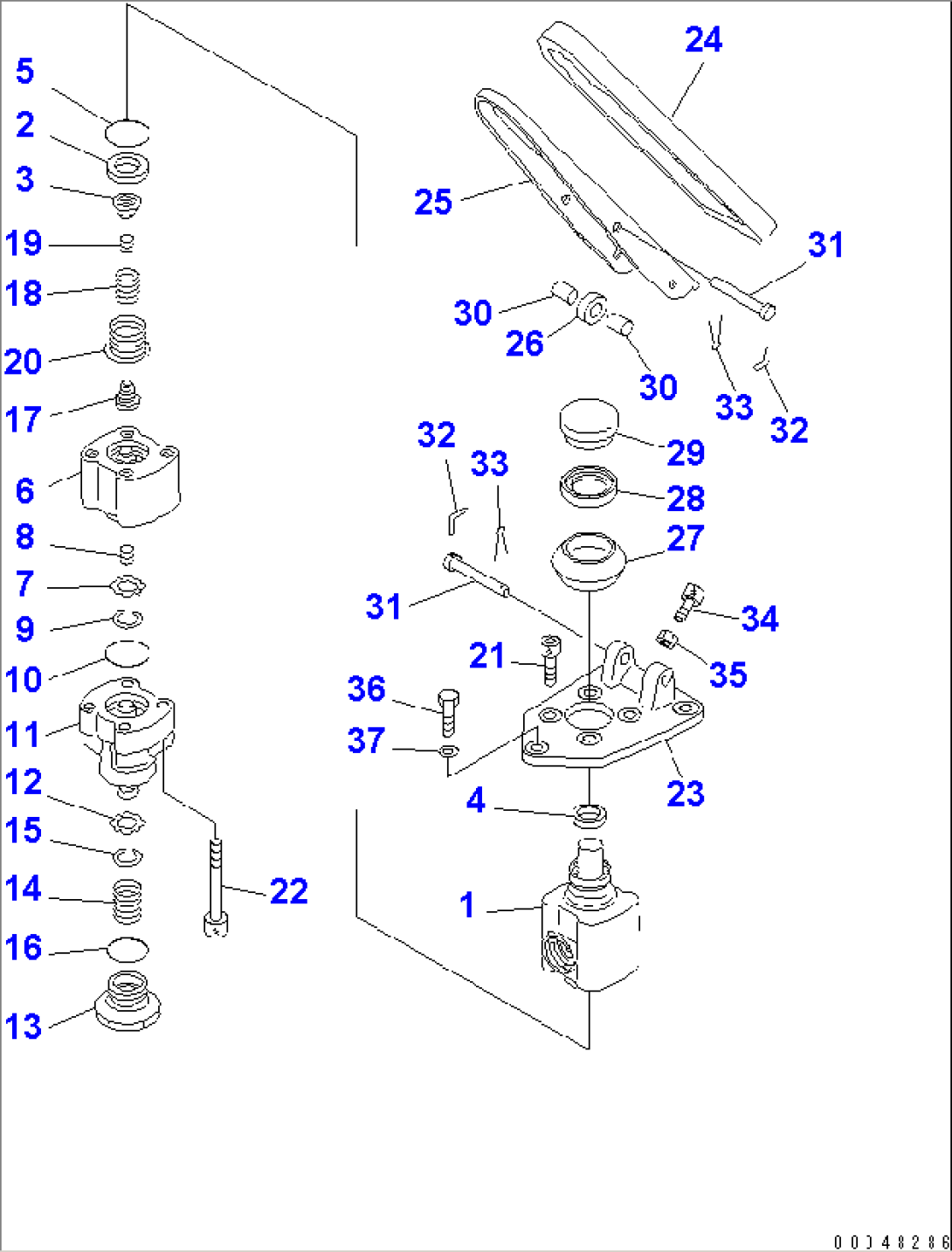

FLOOR (BRAKE PEDAL)(#2001-2610)

Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM

Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».

Поз.Номер деталиНаименованиеКол-воСерийный номер
56D-43-11100VALVE,TANDEM2001-2610
156D-43-11110FLANGE ASS'Y2001-2610
2421-43-27270RETAINER2001-2610
3421-43-38470RETAINER2001-2610
407017-10016SEAL2001-2610
5421-43-27180O-RING2001-2610
656D-43-11120CYLINDER ASS'Y2001-2610
7421-43-27240RETAINER2001-2610
8421-43-27721SPRING,OIL2001-2610
904064-01510RING2001-2610
10421-43-27180O-RING2001-2610
1156D-43-11130CYLINDER ASS'Y2001-2610
12421-43-27240RETAINER2001-2610
13421-43-38630NUT,SNAP2001-2610
14421-43-27710SPRING2001-2610
1504064-01510RING2001-2610
1607002-03634O-RING2001-2610
1723B-43-32130SEAT,END2001-2610
1856D-43-11150SPRING2001-2610
1956D-43-11160SPRING,SNAP2001-2610
2056D-43-11170SPRING2001-2610
2101252-41025BOLT2001-2610
22421-43-27170BOLT2001-2610
23421-43-27120BRACKET ASS'Y2001-2610
24363-43-37410PAD2001-2610
25421-43-27130PLATE2001-2610
26421-43-27320ROLLER ASS'Y,PEDAL2001-2610
27421-43-27190BOOT2001-2610
28421-43-27290STOPPER2001-2610
2956D-43-11140SEAT2001-2610
30421-43-27330COLLAR,PEDAL2001-2610
31421-43-27380PIN2001-2610
32421-43-27390PIN2001-2610
3304052-11038PIN2001-2610
3401252-40820BOLT2001-2610
3501580-10806NUT,SNAP2001-2610
3601010-81020BOLT2001-2610
3701643-31032WASHER2001-2610
