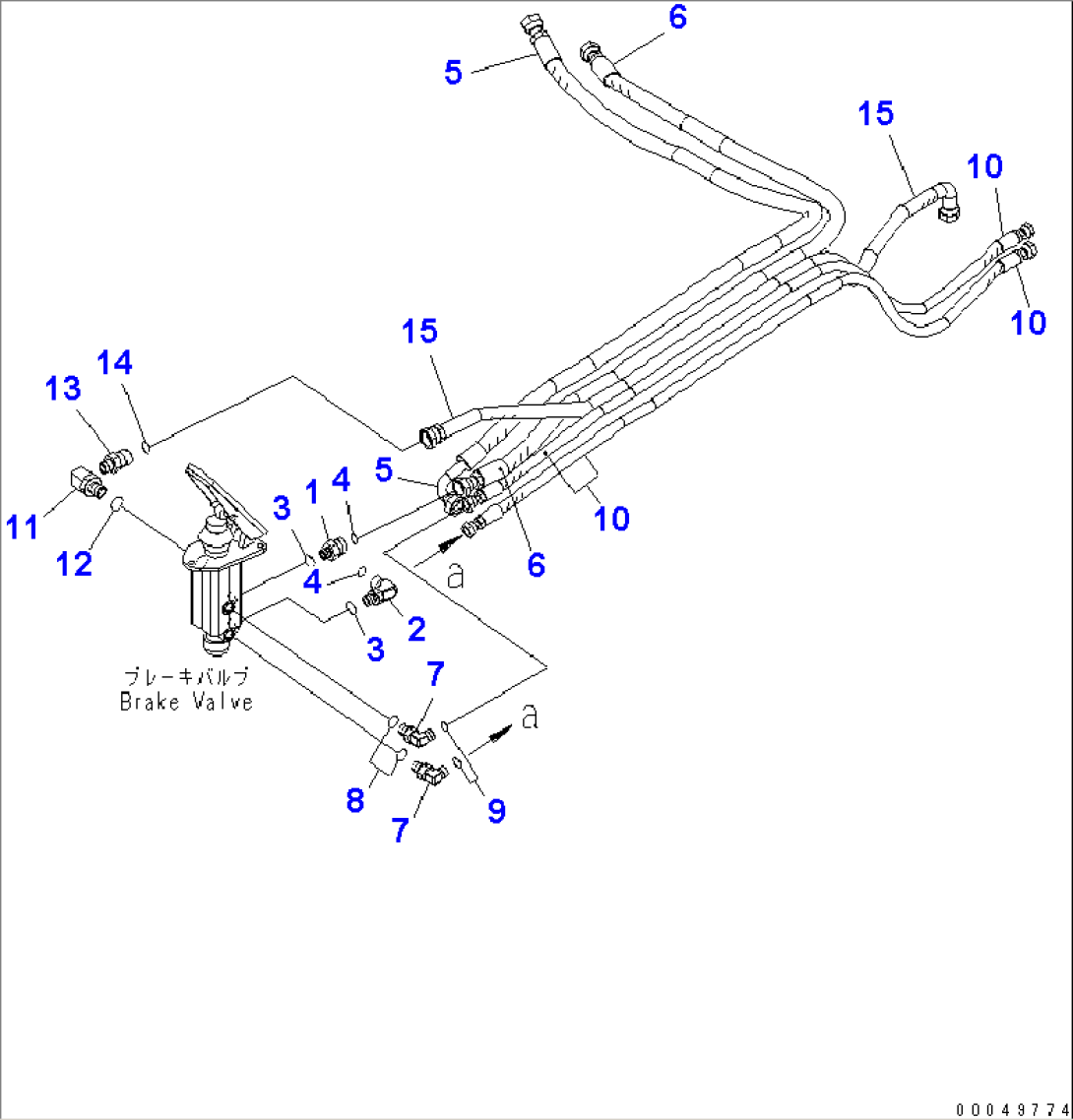

FLOOR (BRAKE PIPING)(#2001-2610)
Komatsu HM300-2 S/N 2001-2784 (ECOT3) (FOR EU) · OPERATOR'S COMPARTMENT AND CONTROL SYSTEM
Схема узла недоступна. Номера деталей, количество и применимость по серийным номерам — в таблице. Номера со значком ✓ есть в разделе «Наличие».
| Поз. | Номер детали | Наименование | Кол-во | Серийный номер |
|---|---|---|---|---|
| 1 | 56B-43-17370 | NIPPLE | 2001-2610 | |
| 2 | 569-43-83610 | ELBOW | 2001-2610 | |
| 3 | 07002-22034 | O-RING | 2001-2610 | |
| 4 | 02896-21018 | O-RING | 2001-2610 | |
| 5 | 02765-00623 | HOSE | 2001-2610 | |
| 6 | 02766-00624 | HOSE | 2001-2610 | |
| 7 | 02782-10422 | ELBOW | 2001-2610 | |
| 8 | 07002-22034 | O-RING | 2001-2610 | |
| 9 | 02896-21012 | O-RING | 2001-2610 | |
| 10 | 56D-43-27840 | HOSE | 2001-2610 | |
| 11 | 421-43-22430 | ELBOW | 2001-2610 | |
| 12 | 07002-22434 | O-RING | 2001-2610 | |
| 13 | 421-09-37610 | CONNECTOR | 2001-2610 | |
| 14 | 02896-21018 | O-RING | 2001-2610 | |
| 15 | 02763-00617 | HOSE | 2001-2610 |
